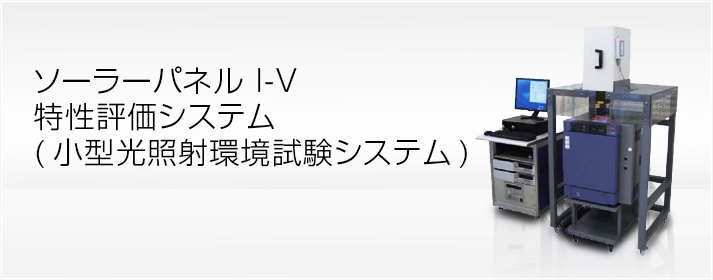

ソーラーパネル I-V 特性評価システム(小型光照射環境試験システム)

ソーラーシミュレータと環境試験器の融合

擬似的に太陽光を再現するソーラーシミュレータと当社が長年培ってきた環境試験器および電子計測技術を組合せたシステムで、個々の単独評価だけでは実現出来ない評価環境を提供します。
様々な温(湿)度環境下での太陽電池の特性変化を評価したり、特定の温湿度環境(+光環境)での特性変化を経時的に捉えることが可能になります。

特長
  • コンパクト設計
    研究開発の現場に最適なコンパクト設計。
  • 様々な評価ニーズに対応
    環境試験部には、小型ながらも高精度・広範囲での温湿度環境を実現する小型環境試験器、光源部にも高精度なキセノン光源を採用し、様々な評価ニーズにも対応が可能です。
    環境試験器の天井面には光照射用の光学窓を装備。結露対策機能の搭載により、高温高湿や低温での照射窓の結露を抑制し、幅広い温湿度環境下で安定した光照射環境を実現します。
  • 劣化現象の解析をサポート
    環境試験器や光源との同期設定や、特性の計測タイミング等、細かく試験スケジュールの設定が可能。
    経時的な環境劣化試験を太陽電池特性の変化として捉え、劣化現象の解析をサポート。
    オンラインでの個々の結果表示に加え、オフラインでの各種特性パラメータの時間変動グラフやパラメータ間の相関グラフなど、解析に役立つ機能を付加しました。
主な仕様
対象ワーク Max 156×156mm
光源 キセノン光源(照度:1SUN相当)
環境試験器 設定可能温度範囲:-40 ~ 150℃
設定可能湿度範囲:30 ~ 95%rh
光照射用光学窓(結露防止対策付)装備
測定項目 各種I-V特性、照度、セル近傍温度
