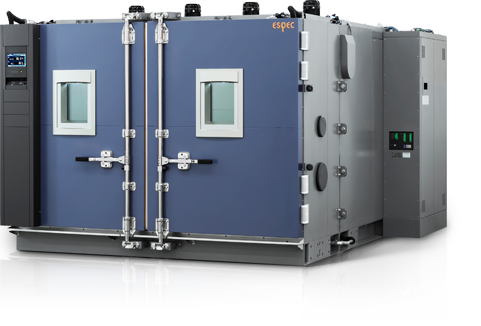

大型恒温(恒湿)器
FDシリーズ
中型恒温恒湿器(SMシリーズ)と
低温恒温恒湿器(FMチャンバー)の後継機種です。
機器概要
大型ユニット化された試験サンプルの評価に最適な装置です。
電気自動車、ハイブリッド自動車の二次電池パック、車載用モジュール、ソーラーパネルや航空機部品などISO、IEC、LV 124の規格試験にも対応します。
特長
お客様の各種サンプルに合わせて様々な内容量の装置をご案内致します。
テストエリア寸法は「モジュールサイズ」に合わせて、50mm単位での変更にお応えいたします。
大型二次電池の充放電試験にも十分なスペースを確保しご利用頂けます。
モータージェネレーター、インバーター、インパネの評価を実車環境と同等のサイズでご使用頂けます。
太陽電池モジュール用評価装置としてIEC規格に沿ってご利用頂けます。
-

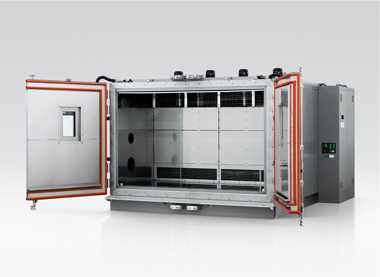

槽内
-
主な仕様
左右にスクロールしてご覧ください。
型式 | FDU | FDL | FDG | FDS |
---|---|---|---|---|
調温(調湿)方式 | 平衡調温方式 | 平衡調温調湿方式 | 平衡調温方式 | 平衡調温調湿方式 |
温度範囲 | -40℃~+180℃ | -40℃~+180℃ | -70℃~+180℃ | -70℃~+180℃ |

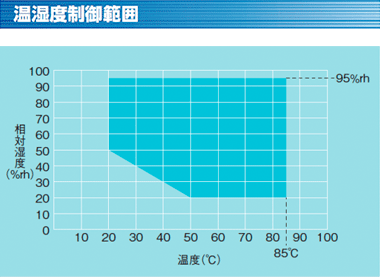

湿度範囲 | - | 20~95% | - | 20~95% |
温度変化 (参考例) | -40℃~+180℃の設定時 (無試料・アベレージ) -18℃⇔158℃ 3℃/分以上 |
-70℃~+180℃の設定時 (無試料・アベレージ) -45℃⇔155℃ 3℃/分以上 |
参考寸法
左右にスクロールしてご覧ください。
型式 | 01800 | 02400 | 03375 | 04500 | 08000 | 11000 | |
---|---|---|---|---|---|---|---|
内法 ※1 | W(mm) | 1200 | 2000 | 1500 | 2000 | 2000 | 2500 |
H(mm) | 1000 | 1200 | 1500 | 1500 | 2000 | 2000 | |
D(mm) | 1500 | 1000 | 1500 | 1500 | 2000 | 2200 | |
内容積(㎥) | 1.8 | 2.4 | 3.375 | 4.5 | 8.0 | 11.0 |
- ※1 突起部含まず。最小W1200×H1000×D1000mm~最大W2600×H2000×D2200mmで対応します。

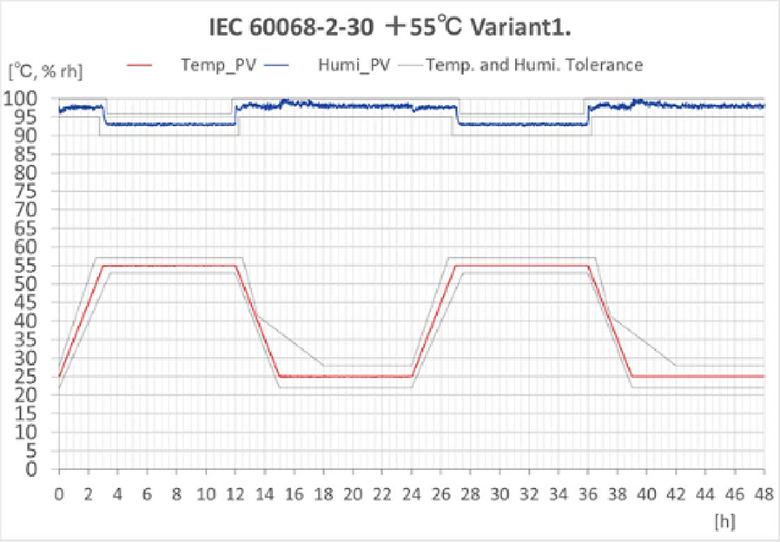

- 大型試験サンプルのIEC 60068-2-30規格試験事例
-
試料から酢酸やフタル酸などが発生する可能性がある場合は、下記オプションをご用命ください。
- オプション
-
- 耐食性冷却器(ステンレス製蒸発器)
- ドレン配管ステンレス仕様
