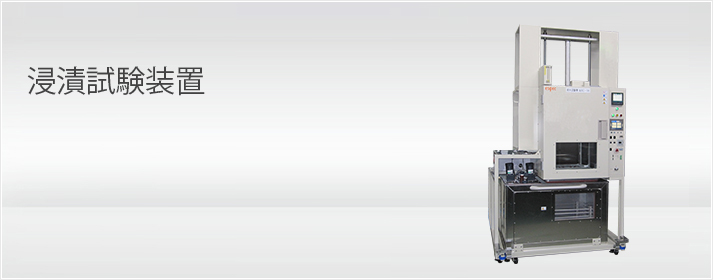

浸漬試験装置

カスタム品

ボディー外回りに装着される自動車用センサー部品では、路面からの水跳ね雨水、路面凍結防止剤に含まれる塩化ナトリウムなどがさらされる環境因子となります。
これらの環境因子に対応する為、高温槽の下に水槽を備えて、試料を水槽に侵したあと、高温槽で急激な温度・湿度ストレスを与える事ができます。

主な仕様

・塩水耐水浸漬試験対応(LV124 K-13対応)

型式 SWC-1H2
方式 試料上下移動による2ゾーン方式
性能 高温槽 温度範囲 +80~+200℃
温度上昇時間 室温→+200℃ 80分以内
水槽 温度範囲 蒸留水 +4~+30℃
塩水 +0~+30℃ (5%塩水時)
温度下降時間 蒸留水 +20℃→+4℃ 270分
ブライン 蒸留水、塩水(濃度5%)
槽間移動時間 高温槽↔水槽 20秒(試料カゴ全浸漬5秒以内※1
寸法・容積・重量 外法 W1518×H2719×D1560 mm
槽寸法 高温槽 W610×H700×D600 mm
水槽 W1100×H680×D620 mm
テストエリア耐荷重 15kg
テストエリア試料カゴ寸法 W400×H220×D300 mm
本体重量 600㎏(水重量は含まない)
水槽(水量) 給水量400L=上水道(市水)
装備品 高温槽 無:200℃(予熱制御高温のため不可)
水槽 W300×H300 mm

※1 高温槽から低温水槽へ移行時に試料カゴが浸漬し始めから全浸漬するまで5秒以内。

・真水耐水浸漬試験対応 (ISO 16750-4:2010 5.4.3対応)

型式 WAC-1H2
方式 試料上下移動による2ゾーン方式
性能 高温槽 温度範囲 周囲温度+20℃~+150℃
温度上昇時間 室温→+150℃ 60分以内
水槽 温度範囲 蒸留水 +4~+30℃
蒸留水のみ対応
温度下降時間 蒸留水 +20℃→+4℃ 270分
ブライン 蒸留水のみ対応
槽間移動時間 高温槽↔水槽 20秒(試料カゴ全浸漬5秒以内※1
寸法・容積・重量 外法 W1518×H2719×D1560 mm
槽寸法 高温槽 W610×H700×D600 mm
水槽 W1100×H680×D620 mm
テストエリア耐荷重 15kg
テストエリア試料カゴ寸法 W400×H220×D300 mm
本体重量 600㎏(水重量は含まない)
水槽(水量) 給水量400L=上水道(市水)
装備品 高温槽 W300×H300(オプション)
水槽 W300×H300 mm

※1 高温槽から低温水槽へ移行時に試料カゴが浸漬し始めから全浸漬するまで5秒以内。
