エレクトロニクス化が進む自動車には、多くのセンサーが搭載されています。一方、自動車機能安全規格「ISO26262」、基本安全規格「IEC61508」を代表とする機能安全への取り組みが必要とされ、車載機器の高信頼性の要求により複合環境試験が必須となっています。

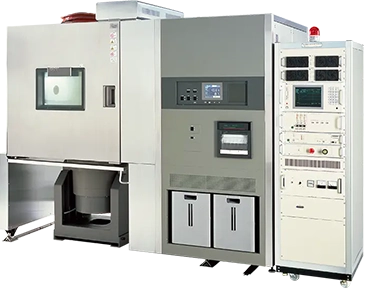

温度や湿度などの気象環境ストレスに加え、振動、衝撃、加速度などの物理的(機械的)環境ストレスを複合して与えることのできる環境試験装置です。恒温(恒湿)器プラチナスKシリーズをべースに振動機と連動して複合環境を提供します。過去にはIMV社、振研社、エミック社と豊富な実績があります。また、加振機以外に、レートターンテーブルとの連結も可能で多くの実績があります。温湿度制御には20パターン・トータル512ステップのプログラム運転が可能なP計装を搭載。振動制御器もマイコンを搭載して操作のシンプル化をはかっています。

安全装備に対応
二次電池や燃料電池など、発ガスや燃焼の可能性がある試料への安全装置を装備できます。

代表的な装備

  • 放圧ベント
  • ガス検知器
  • 強制換気装置
  • CO2ガス消火設備
  • セーフティーロック機構

※Li-ionバッテリーパックやLi-ionバッテリーモジュールを試料とする場合は、必ず安全装備を搭載してください。

主な仕様
型式 温(湿)度範囲 内法/外法(mm)
PVL-3KP -40~+100℃ / 20~98%rh W600×H850×D600 /
W1840×H1910×D1173
PVL-5KP W1000×H1000×D1000 /
W2520×H2060(2250)×D1368
PVS-3KP -70~+100℃ / 20~98%rh W600×H850×D600 /
W1840×H1910×D1173
PVS-5KP W1000×H1000×D1000 /
W2520×H2060(2250)×D1368
PVU-3KP -40~+100℃ W600×H850×D600 /
W1840×H1910×D1173
PVU-5KP W1000×H1000×D1000 /
W2520×H2060(2250)×D1368
PVG-3KP -70~+100℃ W600×H850×D600 /
W1840×H1910×D1173
PVG-5KP W1000×H1000×D1000 /
W2520×H2060(2250)×D1368

※振動機の仕様(サイン振動試験(固定振動、掃引振動)、ランダム振動試験、衝撃試験)につきましては個別に対応いたします。弊社営業までお問い合わせください。

※加振機との連結条件(槽底直結方式、連結軸方式、水平振動/垂直振動)につきましては、試験条件のご要求の他に、お客様の設置条件に合わせたレイアウト図を作成した上で最適な方式を提案させて頂きます。

実績例
・PVS-5KPH + IMV社 i220 槽底直結方式 試料:エアーバックインフレーター
・PVG-3KPH レートターン連結
・PVG-3KP + 振研社 G21-210 連結軸方式
