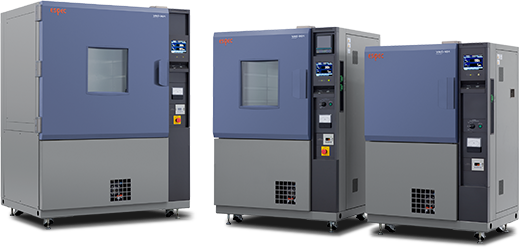

真空オーブン

  • GREEN PRODUCT

機器概要

省電力、迅速・経済的にカスタマイズ

エレクトロニクス生産ラインでの、脱泡、脱気、硬化から、洗浄後の乾燥などの真空熱処理に最適な真空オーブンです。独自の内被・内殻構造は、優れた温度分布性能を誇り、均一な熱処理が可能で、熱ロスが少なく、稼働率を高めます。

省エネ
槽内の密閉性と断熱性を向上させることで、消費電力を最大40%低減しています。(従来器比)
プログラム運転
5つの圧力モードと温度との組み合わせで、プログラム制御が可能です。
多彩なオプション
20種類以上のオプションをご用意しています。
主な仕様

左右にスクロールしてご覧ください。

型式 温度/圧力範囲 内法/外法(mm)
VAC-101P +40~+200℃ /
933×10²~1×10²Pa
W450×H450×D450 /
W902×H1392×D780
VAC-201P W600×H600×D600 /
W1052×H1532×D930
VAC-301P W800×H800×D800 /
W1252×H1772×D1130

特長

徹底した省エネ機構
扉ロックや函体構造変更、断熱材の改善などにより、槽内の密閉性と断熱性を向上させることで、最大40%の省エネを達成。

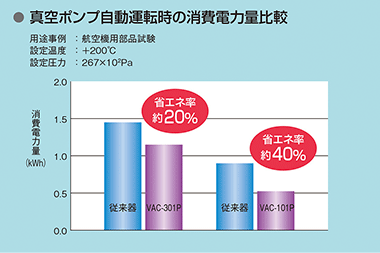

真空ポンプ自動運転時の消費電力量比較

運転モードを自由にプログラム
5つ(自動運転、連続運転、大気開放、ガス置換、換気運転)の運転モードで圧力を制御でき、温度の定値運転とプログラム運転との組合せで様々なプログラムを作成できます。40パターンの設定ができ、1パターンに99ステップまでのプログラム運転が行えます。
槽内二重構造
真空容器の内側にさらに内槽を設けた二重構造。内槽の外周面にヒーターを設置することでヒートロスを少なくし、温度分布性能を向上。

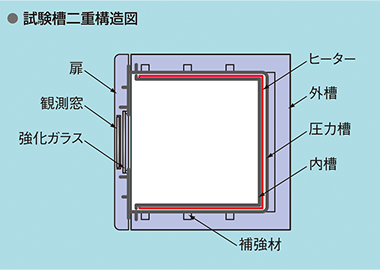

試験槽二重構造図

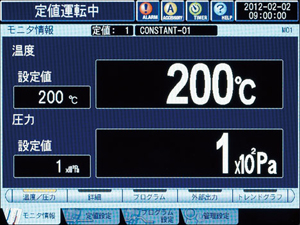

高速処理、タッチパネル入力
画面下部にタブを表示、他の画面を呼び出しやすくしています。計算処理能力を向上させ、切替スピードが速く、また鮮明です。
P計装
P計装
試験パターン登録
プログラム運転で40パターン、定値運転で3パターンの試験を登録することができます。
多彩なオプションでより使いやすく
20種類以上のオプションをご用意しています。
エキスパートモード(オプション)
圧力操作により圧力の上昇・下降を6 段階で制御でき、一度行った操作をそのまま記憶し、2回目以降の処理にはそれを呼び出すだけで正確に操作を実行します。
圧力操作(エキスパートモード)
圧力操作(エキスパートモード)
観測窓(オプション)
観測窓には外部からの映り込みをなくすため、ゆるやかな角度をつけています。
観測窓
観測窓
