コンデンサ・インダクタ
温度特性評価システム
機器概要

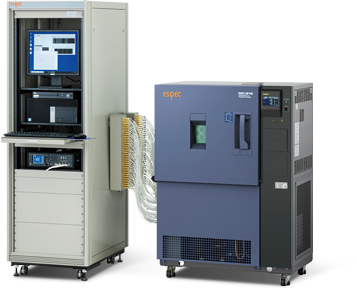

「コンデンサ・インダクタ温度特性評価システム」は環境試験装置の温度ステップ制御の自動化と、コンデンサの静電容量、誘電正接(tanδ)、インピダンスの多チャンネル測定の自動化を実現しました。これにより、任意の温度環境下での周波数特性や経時変化を自動データ収録することができます。また、コンデンサの特性評価のみならず、各種電子部品やプリント基板、絶縁材料の評価にも幅広くご利用いただけるとともに、お手持ちの環境試験装置との組み合わせにもお応えいたします。
- 最大64チャンネルまでの自動測定
- 温度・湿度環境下において静電容量、誘電正接(tanδ)、インピダンスの多チャンネル測定が行えます。チャンネル構成は標準で8チャンネルを備え、最大64チャンネルまで増設できます。
- 3つの試験モードから選択
- 試験モードは温(湿)度特性試験をはじめ周波数特性試験、経時変化を評価できる寿命特性(定値運転)試験から選択することができます。
特長
- 温度特性評価試験: 20ステップまでの温度変化と同期させ、特性データの自動収録を行うことができます。
- 周波数特性評価試験: 温度・湿度環境下で、周波数を変化させながら各周波数における特性データを自動収録することができます。
- 寿命特性(定値運転)試験: 温度・湿度環境下で、特性の時間的変化を自動にて測定、データ収録することができます。
左右にスクロールしてご覧ください。
測定方法 | 交流4端子対測定(計測ケーブル先端) |
---|---|
測定範囲 | 測定周波数 20Hz~1MHz 誘電正接 0.0001~10.0000tanδ 静電容量 インピダンス測定範囲による インピダンス 10mΩ~100MΩ |
測定レンジ | AUTO、10Ω、100Ω、300Ω、1kΩ、 3kΩ、10kΩ、30kΩ、100kΩから選択 |
測定間隔 | 最小1分~1500分(1分ステップで変更可能) |
詳細仕様
詳細仕様
左右にスクロールしてご覧ください。
型式 | AMQ-008-C | |
---|---|---|
測定項目 | 静電容量、誘電正接(tanδ)、インピダンス(収録するデータはこの中から2項目を選択) | |
試験モード | ・温度特性評価試験(温度に対する変化) ・周波数特性評価試験(周波数に対する変化) ・湿度特性評価試験(温度一定で湿度に対する変化) ・定値運転試験(試験時間に対する変化) ・温湿度特性評価試験(温湿度に対する変化) |
|
チャンネル構成 | 標準8チャンネル、8チャンネル単位の増設で最大64チャンネル | |
計測制御 | 測定方法 | 交流4端子対測定(計測ケーブル先端) |
測定範囲 | ・測定周波数:20Hz~1MHz ・誘電正接(tanδ):0.0001~10.0000 ・静電容量:インピダンス測定範囲による ・インピダンス:10mΩ~100MΩ | |
測定器 | LCRメータ(E4980A 4m補正オプション付) | |
測定レンジ | AUTO,1Ω,10Ω,100Ω,300Ω,1kΩ,3kΩ,10kΩ,30kΩ,100kΩから選択 | |
DCバイアス | 0V・1.5V・2.0V(オプションで最大40V) | |
測定間隔 | 最小1分~1500分(1分ステップで変更可能) | |
温度ステップ数 | 20ステップ開始/終了温度とステップ間隔を指定するモードと任意の温度を入力するモードから選択 | |
周波数ステップ数 | 20ステップ(任意の値指定可能) | |
補正 | ショート補正、オープン補正 | |
環境試験装置制御 | ・RS-485機能付き環境試験装置の温度、湿度制御および計測に同期させた温湿度データ取り込みが可能 | |
計測ケーブル | テフロン製同軸ケーブル4m(特性インピダンス50Ω、95PF/m) | |
要求設備 | 電源AC100V 単相 15A |
- オプション
-
- 中継ユニット
- 治具(チップタイプ・リードタイプ・直付タイプ)
- LAN対応ソフト
- 絶縁抵抗測定機能
- サンプル抜き取り評価用ソフト
