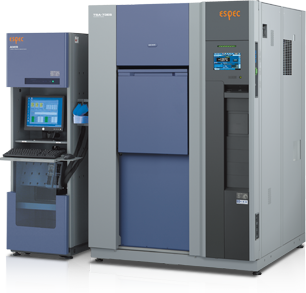

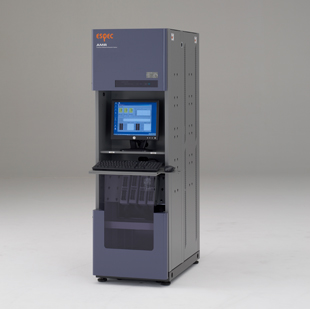

導体抵抗評価システム(AMR)
機器概要
接合部の信頼性を効率よく評価
低温・高温の温度サイクル環境下において、はんだ接合部やコネクタ接点部の導体部分の微小抵抗値を連続測定。パソコンによる自動計測、データ収録およびデータ処理のシステム化を実現しています。データのグラフ化や表計算ソフトとのデータ互換をはじめ、LANを経由したデータ処理が行えるなど、接続信頼性評価をより正確に効率よく行えます。
主な仕様
左右にスクロールしてご覧ください。
項目 | 直流電流計測方式 | 交流電流計測方式 |
---|---|---|
チャンネル構成 | 標準40チャンネル(最大280チャンネル/ラック) | |
測定間隔 | 40チャネル12秒以内(100mΩの場合) | |
抵抗測定範囲 | 1×10-3~1×108Ω(1mΩ~100MΩ) | 1×10-3~3×103Ω(1mΩ~3KΩ) |
測定精度 | 10mΩ計測時、真値の±1%以内 100mΩ計測時、真値の±0.5%以内 |
10mΩ計測時、真値の±1%以内 100mΩ計測時、真値の±0.5%以内 |
測定レンジ | 10mΩ,100mΩ,1Ω,10Ω,100Ω,1kΩ, 10kΩ,100kΩ,1MΩ,10MΩ,100MΩ および Auto |
3mΩ,30mΩ,300mΩ,3Ω,30Ω,300Ω, 3kΩ および Auto |
外寸法 | W530xH1750xD940mm |
特長
- 信頼性の追求
- 国際標準にトレーサブルな計測器・微小抵抗計を搭載し、測定データへの信頼性を追及しました。ご要望に応じ精度を維持するための校正サービスもご提供いたします。(ISO/IEC 17025適合)
- 直流電流と交流電流の2つの計測方式
- 導体抵抗の測定時、試料に印加される微小電流の計測方式を、直流電流(AMR-UD)と交流電流(AMR-UA)の2機種よりお選びいただけます。

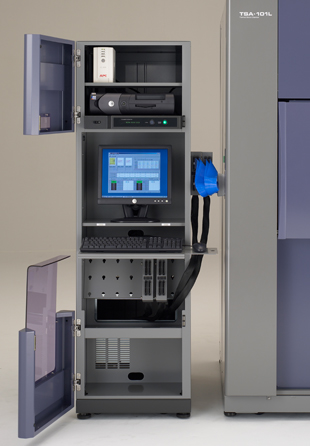

- 中継ユニット
- 計測ケーブルの接続を、中継ユニットを設置することで容易にしました。
- 環境試験器との連動により、モニタリングや試験スケジュールの管理、アラーム警報などが行えます。
- 絶対値判定と、変化率判定の2種の故障判定
- 試験データの遠隔操作(オプション)
- LAN対応ソフトにより、試験状況確認やデータ処理を離れた事務所などから行えます。
- 専用統計処理ソフトによるリアルタイムなデータ編集・閲覧が可能
