ドアレス恒温恒湿槽
ノードアα

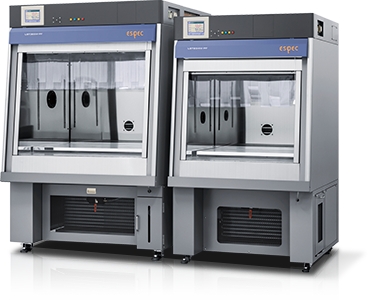

機器概要
試料への直接アプローチにより新しい評価を可能にするノードアα

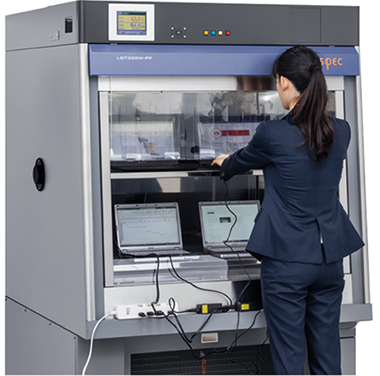

- ■前面ドアレス構造で試料に至近距離でアプローチが可能

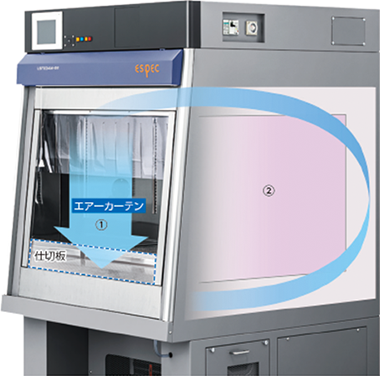

- 「前面にドアがない」フルオープンタイプ。代わりにエアーカーテンで外気侵入を抑制。
外気による槽内温湿度の影響をおさえ、均一な試験環境を実現。 - ■微風状態で槽内を精密に制御
- 精密に制御された風で試験槽外から間接的に温湿度をコントロール。槽内の空気循環を最小限に抑えることで、サンプルからの発熱が拡散しにくく、実環境に近い温度分布の再現が可能。
仕様表
| 型式 | LST234W-PF | LST365W-PF | |
|---|---|---|---|
| 温度範囲 | -15℃〜+80℃（ロールスクリーン[開]時：0℃〜+80℃） | ||
| 湿度範囲 | 40%rh〜80%rh | 30%rh〜80%rh | |
| 温湿度変動幅※1※2 | ±0.5℃/±2%rh | ||
| 温度分布 | ±1℃（但し+37℃以上の温度域においては±2℃） | ||
| 湿度分布 | ±5%rh | ||
| 温度上昇時間 | +25℃から+80℃まで 60分以内 | ||
| 温度降下時間 | +25℃から-15℃まで 90分以内 | ||
| 冷凍機凝縮器 | 空冷凝縮器 | ||
| 運転モード・計装 | プログラム・タッチパネル型 | ||
| 槽内寸法（突起物を除く） | W796×D460×H660 mm | W1020×D660×H770 mm | |
| 槽外寸法 | W950×D1050×H1690 mm | W1170×D1290×H1790 mm | |
| 質量 | 320kg | 470kg | |
| 霜取方式 | ホットガス方式 タイマー/強制動作 | ||
| 標準装備品 | 槽内床面スノコ（パンチング板）、棚板（1段）、室内照明、 前面ロールスクリーン、キャスター・アジャスター、 排水用ポリタンク内蔵（容量5L） |
||
| 安全装置 | 漏電ブレーカ、冷凍機過負荷リレー、冷凍機高圧圧力スイッチ、 ヒーター温度過昇防止器、ファン過電流遮断器、加湿器空焚き防止器 |
||
| 要求設備 | 電源 | 三相 AC200V 50/60Hz | |
| 最大負荷電流 | 30A | 40A | |
| 加湿水 | 導電率：1.0μS/cm程度の水を推奨しています。 供給水圧：0.1MPa程度 |
||
- ※1：本仕様温湿度は制御センサーでの計測結果です。槽内温湿度の値ではありません。本仕様は標準状態で測定した結果です。装置外周温度+25℃、湿度60%rh以下、風速0.5m/sec以下で無試料・無負荷、棚板なし、槽内照明OFF、ケーブル孔蓋、ロールスクリーン「閉」、仕切板セットの状態にて測定しています。電源電圧定格5%以内とします。
- ※2：「設定温湿度」に対する「制御点での温湿度」の振れ幅を示しています。
使用例
ノードアαを用いた実装基板の新しい評価方法のご提案
- ■例：高発熱デバイス（GPU・電源IC等）の評価および高密度実装基板の信頼性評価

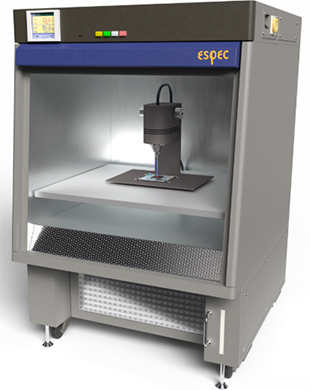

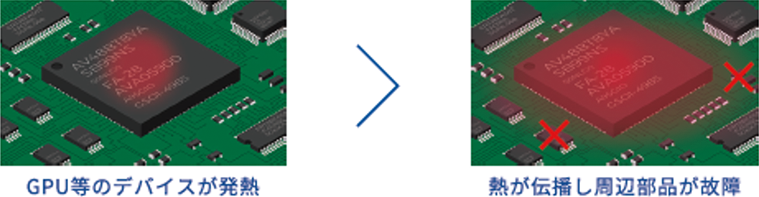

- 高発熱デバイスや高密度実装基板の評価には、局所発熱の再現が重要です。しかし、恒温恒湿槽内で試験をする場合、槽内の空気循環により熱が拡散し、実環境に近い局所的発熱状態の再現が困難です。また、実デバイスを駆動させる評価では、想定外の発熱や熱暴走によるデバイス破損のリスクもあり、評価が難しいという課題があります。
- ドアレス恒温恒湿槽「ノードアα」では、微風空間空調による周囲環境再現と、レーザー照射によるデバイス局所発熱の再現を組み合わせることで、高発熱デバイスや高密度実装基板の評価を実現します。
ノードアαは自然対流に近い微風環境により、実環境に近い温湿度条件を再現します。さらに、槽内の疑似デバイスへレーザー照射を行うことで局所発熱状態を再現し、実基板における熱影響評価に活用できます。

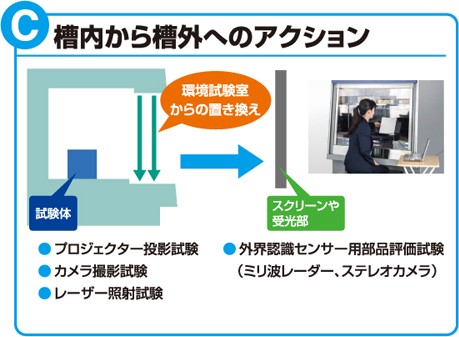

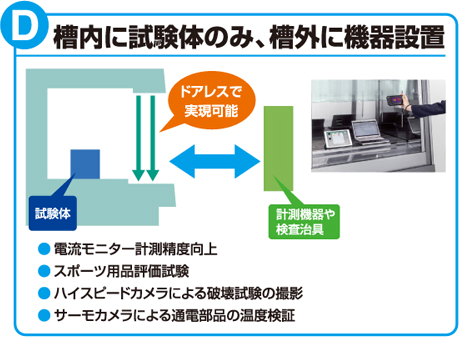

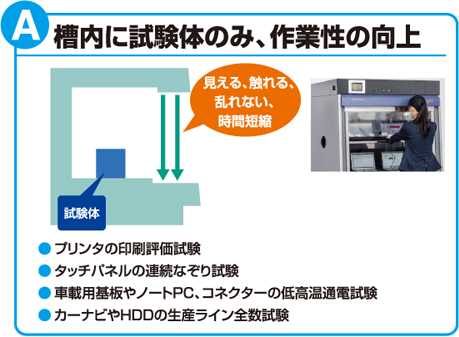

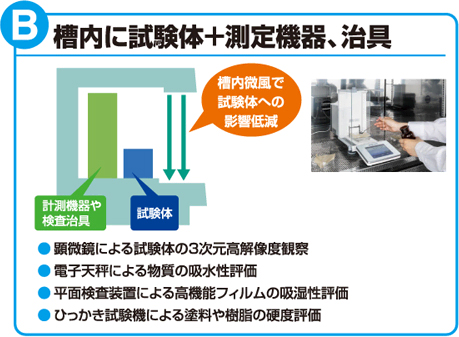

- ■その他活用事例
-
-
