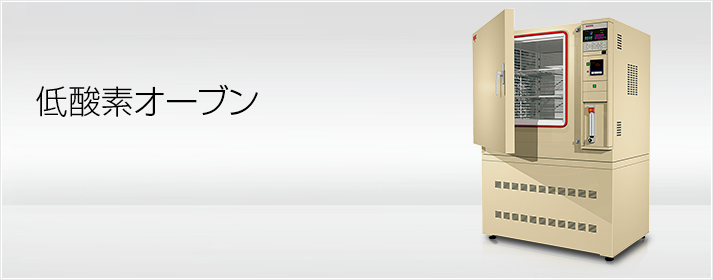

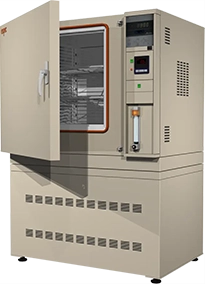

低酸素オーブン

カスタム品

近年、配線材は、抵抗値の低さからAL(アルミ)から Cu(銅)に変わりつつあります。それにともない、通常のオーブンで熱処理を行うとCu部分が酸化することなどから不具合が起こっています。
また、フラッシュメモリの書き込み内容が、エレクトロマイグレーションにより消去されないかどうかを検査する目的で、250℃のエージングを行いますが、この際、バンプ部が酸化してしまうため、酸素濃度を100ppm以下に下げる必要があります。
この要求に応えるべく開発されたのが、「低酸素オーブン」です。酸素濃度100ppm以下で350℃のエージング試験を行えます。

N2ガスの使用量を大幅に削減
器内の高密閉設計とN2流量切替機構でN2ガスの使用量を大幅に削減しました。
温度降下時間の短縮で処理時間を短縮
器内冷却機構の新工夫により、温度降下時間を従来の3分の1以下に短縮しました。(240分→80分以内:参考値)これにより、試料を早く取り出すことができるようになり、処理時間を短縮することができます。
プロファイル(例)
プロファイル(例)

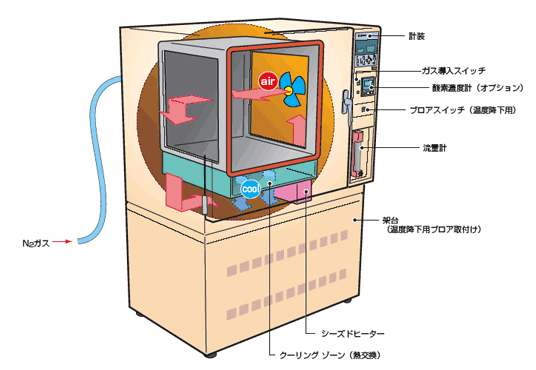

機器の構成
機器の構成
主な仕様
型式 IPHH-202MS
電源 AC200V 1φ 50/60Hz
最大電圧 3.8VA
方式 強制熱風循環
性能 温度範囲 周囲温度+50~+350℃
温度変動幅 ±0.1℃ at 100℃/±0.2℃ at 200℃
±0.2℃ at 350℃
温度分布 ±0.5℃ at 100℃/±1.5℃ at 200℃
±3.0℃ at 350℃
温度上昇時間 室温~+350℃まで80分以内
N2ガス 流体 N2ガス(常温・乾燥ガス)
最低酸素濃度 100ppm以下(60~100NL/minにおいて)
ガス導入 口金リングジョイント3/8″型 継手
内容量 216ℓ
寸法 内法 W600×H600×D600mm(突起物含まず)
外寸 W1190×H1700×D825mm(突起物含まず)
重量 250kg
計装 運転モード 定値運転、プログラム運転
設定指示範囲 温度:0~+360℃
時間:0~99時間59分、100~999時間
(100時間以上は1時間単位)
設定指示分解能 温度:1℃
時間:1分
指示精度 温度:±(2℃+1digit)以内
時間:読み取り値の±300ppm
※性能は、周囲温度23℃、無試料の場合です。
※型式については、運用上の型式のため、ご注文後変更される場合があります。ご了承ください。
