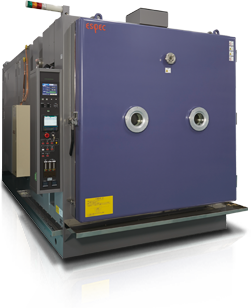

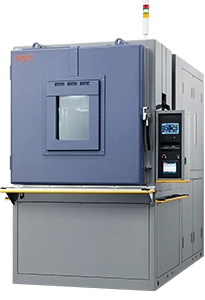

大型恒圧恒温恒湿チャンバー

カスタム品

電子電気機器の多様化・モバイル化により、複雑な環境での使用や貯蔵が行われ、それら環境下での評価試験が必須になってきています。

圧力・温度・湿度の複合環境を再現し、電子・電気機器の高高度における使用環境評価、貯蔵評価を行うことができます。

また、エレクトロニクス化が進む自動車の高地走行における不具合検証,航空機室内での使用を想定した品質評価など、従来の評価では行われなかった減圧下での試験環境を提供します。

高度45,000mまでの圧力設定が可能ですので、低圧低温の高地における運用評価や航空運送評価などにご活用ください。

航空機向けの各種試験規格への対応
JIS C 8712 密閉型小型二次電池の安全性
(UN manual of Test and Criteria , PartⅢ, 38.3.4.1 Test T.1)
UL1642 リチウム・バッテリー
MIL-STD-810C 温度高度試験
method 504.1 category 4
JIS W 0812 航空機搭載機器
(RTCA/D0-160D)
JIS W 7114 航空機電気コネクタ
航空の輸送および客室環境を想定した試験規格への対応
JIS C 60068-2-13 環境試験方法(電気・電子)減圧試験方法
JIS C 60068-2-40 低温・減圧複合試験方法
JIS C 60068-2-41 高温・減圧複合試験方法
ASTM D 6653, ISO 2873 包装貨物の減圧試験
その他試験規格対応、システム機器との連動
RICA/DO-160 Section24 Icingにつきましては、弊社営業までお問い合わせください。
主な仕様
型式 温度範囲 湿度範囲 圧力範囲 内寸法(mm)
MZT-05S-L -40℃~+100℃   101.3~33.4kPa W800×H800×D700
MZT-11S-L W1000×H1000×D1000
MZT-21S-L W1500×H1000×D1000
MZT-32S-L W1500×H1500×D1500
MZT-05S-H 101.3~0.1kPa W800×H800×D700
MZT-11S-H W1000×H1000×D1000
MZT-21S-H W1500×H1000×D1000
MZT-32S-H W1500×H1500×D1500
MZT-05H-L -70℃~+180℃ 101.3~33.4kPa W800×H800×D700
MZT-11H-L W1000×H1000×D1000
MZT-21H-L W1500×H1000×D1000
MZT-32H-L W1500×H1500×D1500
MZT-05H-H 101.3~0.1kPa W800×H800×D700
MZT-11H-H W1000×H1000×D1000
MZT-21H-H W1500×H1000×D1000
MZT-32H-H W1500×H1500×D1500
MZH-05S-L -40℃~+100℃ 20~95%rh 101.3~33.4kPa W800×H800×D700
MZH-11S-L W1000×H1000×D1000
MZH-21S-L W1500×H1000×D1000
MZH-32S-L W1500×H1500×D1500
MZH-05H-L -70℃~+180℃ W800×H800×D700
MZH-11H-L W1000×H1000×D1000
MZH-21H-L W1500×H1000×D1000
MZH-32H-L W1500×H1500×D1500
圧力・温度制御範囲

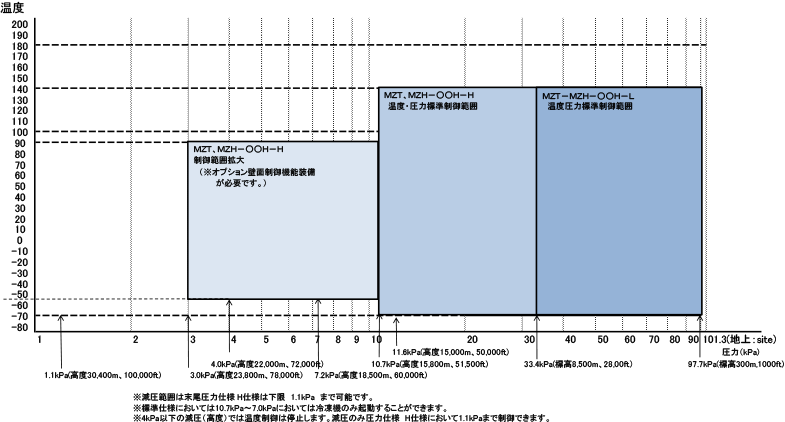

高度試験槽(MZシリーズ)圧力・温度制御範囲図

図:高度試験槽(MZシリーズ)圧力・温度制御範囲図

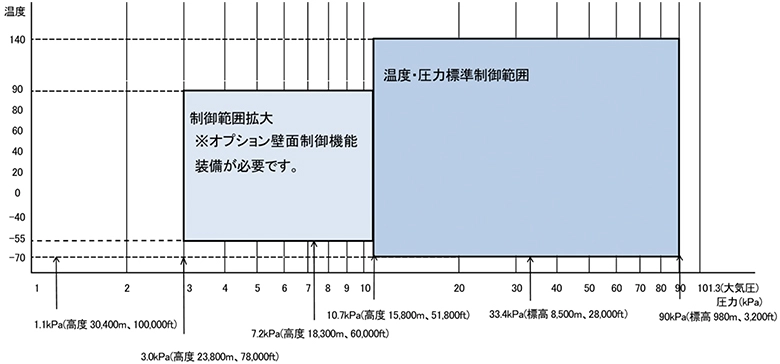

高度試験槽(MZシリーズ)圧力・温度制御範囲図

図:高度試験槽(MZシリーズ)圧力・温度制御範囲図

大気下における温度・湿度制御範囲

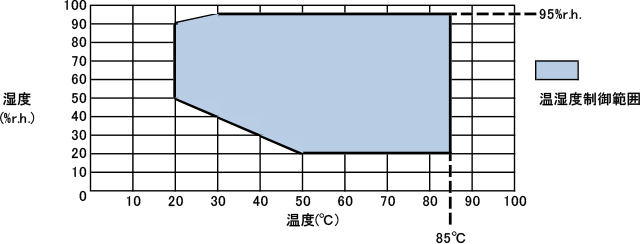

MZH-○○H-H、MZH-○○S-Hタイプ 大気圧下における温度・湿度制御範囲

図:MZH-○○H-H、MZH-○○S-Hタイプ 大気圧下における温度・湿度制御範囲

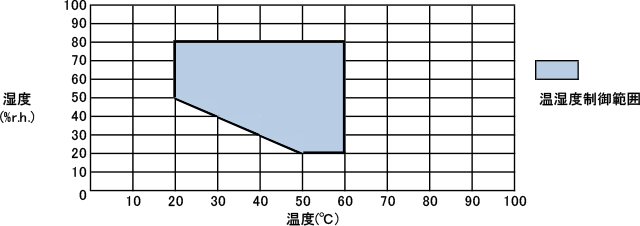

MZH-○○H-H、MZH-○○S-Hタイプ 大気圧および減圧下における温度・湿度制御範囲

減圧・温湿度の制御可能範囲は、93.3~70.9kPa(標高3,000m、10,000ft)

図:>MZH-○○H-H、MZH-○○S-Hタイプ 大気圧および減圧下における温度・湿度制御範囲/減圧・温湿度の制御可能範囲は、93.3~70.9kPa(標高3,000m、10,000ft)

※減圧下での温度・湿度の制御を必要とする試験に対応しています。お客様のご要求に合わせた提案を致しますので、弊社営業までお問い合わせください。

オプション
・追加壁面制御機能(3kPa~1.1kPa)により、78,000ft~100,000ftにおける温度・圧力制御範囲拡大が可能。
実績例
・大型恒圧恒温恒湿器+精密空気供給装置 試料:H/Vシステム
・高電圧印加端子 AC10KV搭載

試料:車載用絶縁材料

※HV車の高地使用を再現する検証に向けた装備です。
