冷熱衝撃装置
TSAシリーズ

  • 5年保証
  • 環境試験器 ネットワーク対象機種
  • LOW GWP

機器概要

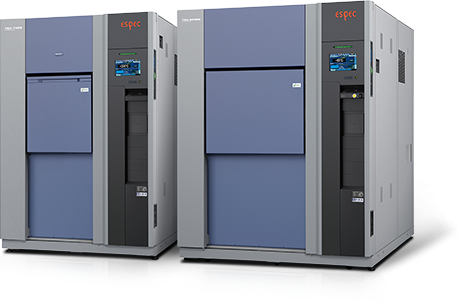

同一槽内を低温と高温をダンパーで切り替える、試料静止型の冷熱衝撃装置

冷熱衝撃装置 TSAシリーズは、試料に高温と低温のストレスを短時間で交互に繰り返し与え、信頼性を評価します。
テストエリアが移動しない試料静止型のため、移動による(試料への)振動ストレスが無く、より正確な試験結果が確保できます。試料の移し換えも不要で、試験時間を短縮します。
重量物や大型の試料、小物部品の一括処理にも最適です。

主な仕様

左右にスクロールしてご覧ください。

型式 温度範囲 テストエリア寸法(mm)
TSA-43EL 高温さらし:外囲温度+50~+200℃
低温さらし:-65~0℃
W240×H460×D370
TSA-73EL W410×H460×D370
TSA-103EL W650×H460×D370
TSA-203EL W650×H460×D670
TSA-303EL W970×H460×D670
TSA-73ES 高温さらし:+60~+200℃
低温さらし:-70~0℃
W410×H460×D370
TSA-103ES W650×H460×D370
TSA-203ES W650×H460×D670
TSA-73EH※ W410×H460×D370

※ハイスペックモデル

300℃仕様はこちら

特長

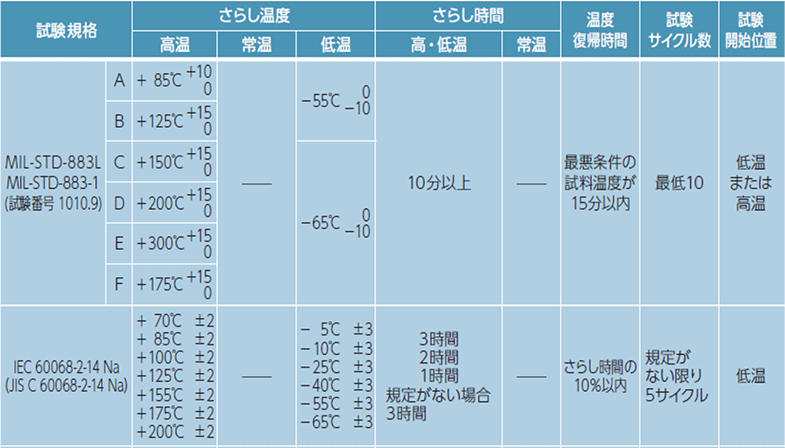

IEC 60068-2-14 NaおよびMIL-STD-883Lなどの規格試験に対応

早い温度復帰と均一な温度分布
低温さらし、高温さらしのどちらにおいても試料の設定温度到達時間のバラツキを小さくし、より高精度で信頼度の高い試験が行えます。
風の流れ
試料アクセスの容易性
装置内の試料に通電したり、試験中の試料のデータを取得するため、立体形状の端子コネクターやプラグのついたケーブル接続が容易にできる丸孔型50Φを標準装備。フラットケーブルも接続しやすい長孔型のケーブル孔をオプションでご用意しています。
テストエリアが移動しないので、配線がからまったり切れたりする心配もありません。
ケーブルを簡単挿入
多言語対応
どの画面からでも簡単に言語(日本語、英語、中国語(簡体・繁体)、韓国語)の切り替えができます。
N計装
N計装

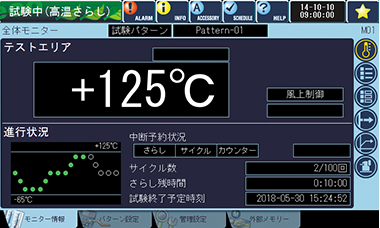

モニター画面で設備確認

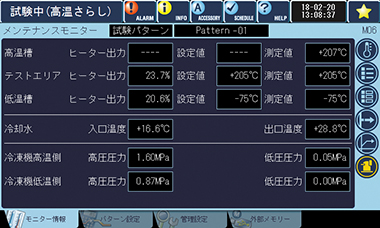

冷凍機の圧力や冷却水の温度を、計装画面やネットワーク接続したパソコンで確認することができます。装置の日常点検が簡単に行えるようになりました。
モニター画面
省スペースのスライド扉
手動上下スライド扉を搭載。扉の開閉スペースを気にせず、限られたスペースを最大限活用できます。
試料を持ったままでも、スイッチ一つで開閉する自動扉(オプション)もご用意しています。
自動扉
予知保全を可能にする、
メンテナンス警告機能を標準搭載

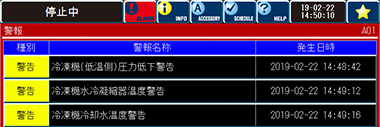

冷凍回路における不具合の予兆を検出し、コントローラー画面での警告表示やメール通知が可能です。
突発的な故障停止を防ぎます。
メンテナンス警告機能
メンテナンス警告機能
遠隔からのモニタリングや運転操作
LANポートを標準装備し、LANにより接続された装置の試験状況を、Webブラウザでモニタリングすることができます。プログラムの設定変更・運転開始/停止などの操作も行えます。

省エネ

消費電力の低減、運転時間の短縮

エコ運転機能に予冷・予熱時間を自動設定
(特許番号 第5204808号)
必要な熱量を絶えず計測して、予冷・予熱の最短運転時間を自動的に算出し、温度復帰時間を短縮します。節電と再現性・信頼性が両立した試験が行えます。

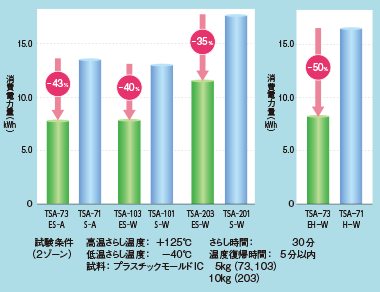

消費電力量比較例
消費電力量比較例
冷凍機パラレル制御システム(特許番号 第5487167号)
消費電力をさらに削減するために、冷凍回路の二元側に小型冷凍機を並列に2台接続したパラレル制御システム。制御温度に合わせて、冷凍機を2台同時、あるいは1台単独の切替稼働により、最適な冷凍能力で運転します。さらに低温さらし温度安定時には電子膨張弁により冷凍能力を絞り消費電力を低減します。

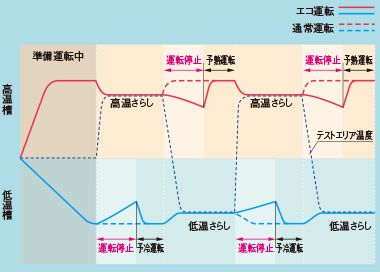

エコ運転動作による温度変化(例)
エコ運転動作による温度変化(例)
除霜電力を削減
デフロストフリー機能(オプション)により低温側の霜付きを防ぐ独自の構造を開発。
サイクル試験中の除霜時間と、除霜電力を削減できます。

大容量タイプはこちら

昇降式はこちら
