塵埃試験
試験概要
自動車部品・電子部品から各種ユニットまで、塵埃環境に対する耐塵性能を評価します。
塵埃を含んだ気流を供試品へ吹き付ける気流方式により、実使用環境で想定される塵埃の影響を再現します。
試験用ダストは、アリゾナダストとタルクから選択可能です。
対応試験規格例
- JIS D 0207
- JIS D 5020（ISO 20653） 保護等級I試験(IP5X、IP6X)
- JIS C 0920（IEC 60529） 保護等級I試験(IP5X、IP6X)
- LV124 PartⅡ M-03
試験設備のご紹介
塵埃試験装置（豊田試験所設置）
- 多様なダストに対応
アリゾナダスト（JIS粉体など）やタルクを使用した試験に対応しています。 - 通電試験に対応
供試品を稼働・通電させた状態で試験を実施できます。
-

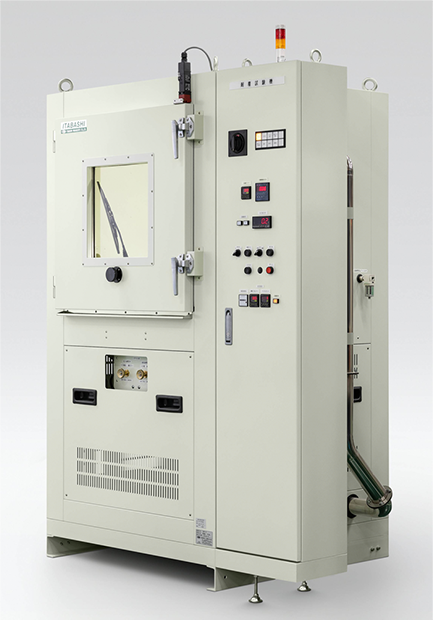

装置外観（豊田試験所）
-

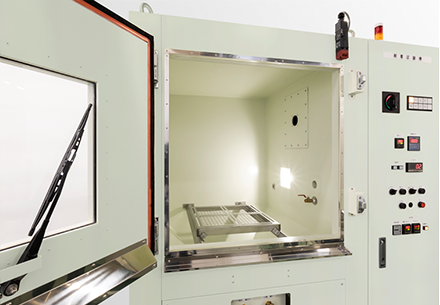

試験槽内
塵埃試験イメージ動画
| 設置場所 | 豊田試験所 |
|---|---|
| 方式 | 気流方式 |
| ダスト吹き出し口 | φ75mm |
| ダスト | アリゾナダスト、タルク |
| テストエリア | W1000×H1000×D1000mm |
| 耐荷重 | 100kg（分散荷重） |
| ケーブル孔 | φ50mm |
| 観測窓 | W400×H400mm |

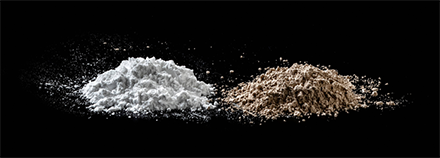

ダスト（左：タルク、右：アリゾナダスト）

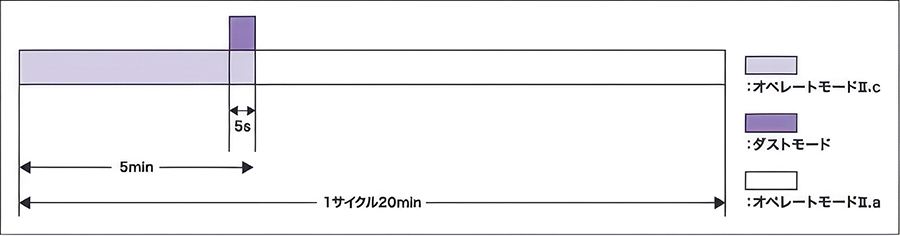

JIS D 0207の試験条件
- ①オペレートモードⅡ.c：サンプルが動作した状態で 5分間放置。
- ②ダストモード：5秒間サンプルにダストを吹き付ける（気流方式）。
- ③オペレートモードⅡ.aステップ：サンプルが非動作の状態（通電はON）で15分間放置。
上記（①～③）を1サイクルとし、20サイクル行う。
-

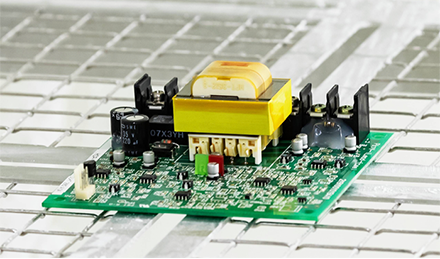

供試品設置イメージ
-

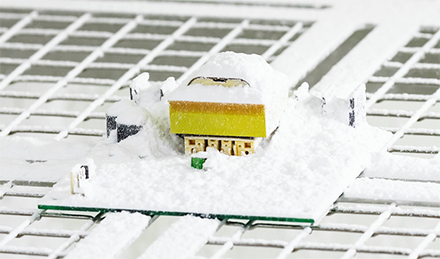

試験後イメージ
