砂塵試験（ダスト試験）

試験概要

砂塵試験（ダスト試験）は、乾燥した砂塵環境が機器や部品に及ぼす影響を評価する試験です。
粒径150μm未満の細かな砂塵を含んだ気流を供試品へ吹き付け、砂塵の侵入や付着による影響を再現します。
亀裂や隙間、ベアリング、接続部などに砂塵が侵入することで発生する摩耗、腐食、接触不良、誤動作などを評価し、製品の信頼性向上に役立てられます。

対応試験規格例

MIL-STD-810H Method 510.6
RTCA/DO-160 Section 12.4
NDS C 0002 2.2.9

試験設備のご紹介

砂塵試験装置（神戸試験所に設置）

粒径150μm未満の砂塵を含んだ空気が風洞内を循環し、テストエリア内を左側から右側へ流れます。
供試品には左側から砂塵が一方向に吹き付けられることから、試験計画において設置方向を規定する必要があります。
テストエリアはW600×H600×D600mmです。気流の流れを確保するため、供試品の投影面積はテストエリア断面積の30～50％以下に抑える必要があります。

装置外観（正面）

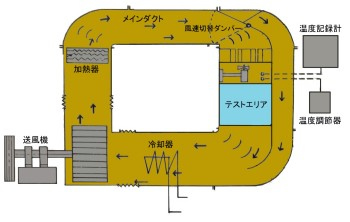

装置概略図

装置外観（背面）
制御盤（コントローラー）

テストエリア内への
供試品設置
テストエリア

テストエリアへの
供試品設置例（スマートフォン）

テストエリアへの
供試品設置例（基板、カバー付き基板）

設置場所	神戸試験所
制御方式	風洞循環方式
温度範囲	+20～+80℃
湿度範囲	30％rh以下
風速範囲	0.5～15.2ⅿ/s
ダスト濃度範囲	3.5～17.7g/m³
テストエリア	W600×H600×D600mm
棚板耐荷重	15kgf/段
ケーブル孔	φ30mm、φ100mm
観測窓	W275×H185mm

テストエリア上流側ダクト内

参考プロファイル

条件1

左右にスクロールしてご覧ください

	ステップ1	ステップ2	ステップ3	ステップ4
温度/時間
湿度	30%rh未満	-	30%rh未満	-
風速	8.9±1.3m/s	1.5±1.0m/s	8.9±1.3m/s	2.5ⅿ/s以下
ダスト濃度	10.6±7.0g/m³	-	10.6±7.0g/m³	-
ダスト供給量	2037.7g/min	供給停止	2037.7g/min	供給停止

条件2
