セル用充放電試験装置

ADBT series

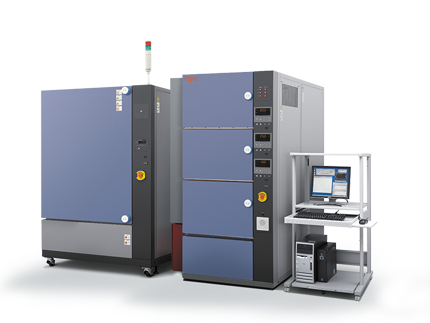

二次電池の未来を支える充放電システムと恒温槽の一体構造

二次電池の充放電評価に必要な機能をワンパッケージにしたオールインワンシステム。
各種充放電電源、恒温槽、電池設置治具(電池ホルダー)、安全機能、計測機能の選択、組み合わせにより、
目的に合った最適な1台をご提案します。

試験カテゴリー(セル用)
  • 充放電試験

製品の特長

充放電試験のオールインワンシステム

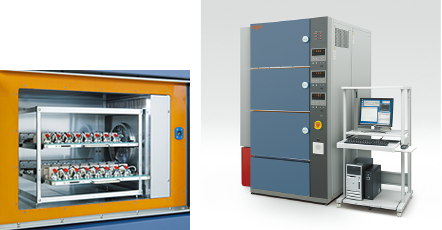

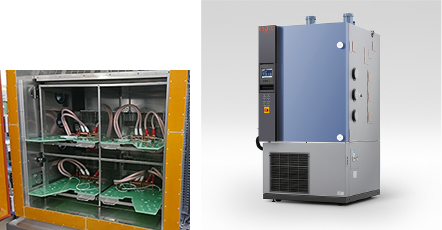

お客様の電池サイズ、設置数量、試験内容に合わせて3槽タイプ、1槽タイプ、1槽ワイドタイプ、個別温度制御タイプなど4種類の恒温槽と各種電源との組合せが可能です。

  • 一体型構造による省スペース化を実現
  • 空調構造の最適化と専用の電池設置治具(電池ホルダー)により電池間の温度差を最小化

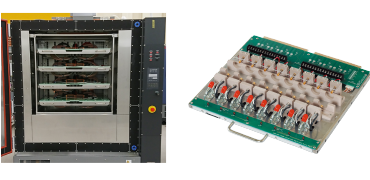

  • 挿抜可能な電池ホルダーの採用により、充放電電源と切り離して安全に電池の着脱が可能
  • 10A、50A電源は並列機能により、より高電流での試験が可能

車載用セルの大容量化、高出力化に対応

5V100A電源をベースに最大5V/1600Aまでの充放電試験に対応いたします。
高精度・高速応答性により、より精度の高い評価が可能です。

代表的な仕様項目車載用 仕様
電流・電圧範囲5V/100A 〜 1600A
電流・電圧精度0.03% of F.S.
充放電応答性能※ 15ms以下 ※1
高速サンプリング最小 10ms

※ 1:切替前の設定電流値の 90% 未満~切替後の設定電流値の 90% 以上となるまでの時間

実車走行パターンを模擬したパルス試験に対応

充電⇔放電を5ms以内での高速切換えを行うことにより、実車走行パターンを高精細に再現いたします。

  • 最小パルス幅10msにて定電流、定電力の充放電パルスを制御
  • 最大240,000パルスをシームレス出力

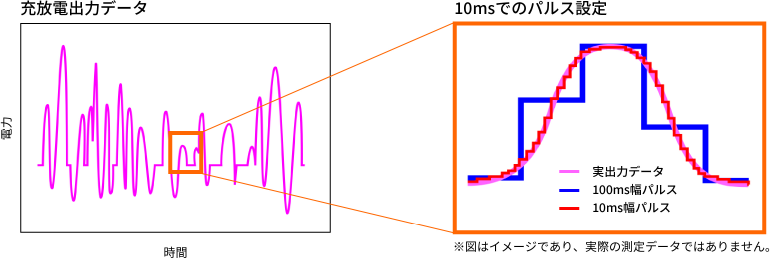

充放電出力データ10ms幅の高精細なパルス※図はイメージであり、実際の測定データではありません

インピーダンス測定機能(オプション)

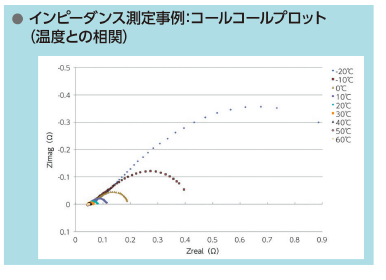

インピーダンス計測器を組み込むことで、充放電試験⇔インピーダンス測定をシームレスに実施が可能です。

  • 従来、充放電システムとインピーダンス計測システムは別々の装置でしたが、一体化により、充放電試験⇔インピーダンス測定において電池を付け替える必要が無く、試験開始から終了まで一定の接触、配線状態で試験できるため外乱の少ない評価が可能
  • インピーダンス計測器と独自のスキャナユニットを接続することで複数chの切り替えができ、ch間誤差の少ない測定が可能

リップル重畳機能(オプション)

車載用電池のモーター用インバータの高周波リップル電流による性能劣化の評価に対応いたします。充放電電流に交流電流を重畳して試験が実施できます。

  • 一体型構造がもたらす電池~充放電電源のケーブル長最短化により、ノイズの少ない交流波形の重畳が可能
一体型構造による
リップル波形イメージ

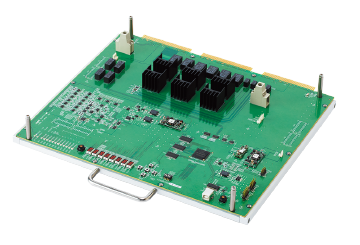

お客様自身で校正が可能(オプション)

高い精度が求められる充放電電源は定期的な校正が必要です。一方、充放電試験期間は1週間~数ヶ月と様々で、校正実施のタイミングを合わせるのが困難でした。自動校正ボードの採用によりお客様自身で校正、精度調整を簡単に実施できます。
また、顧客からの試験依頼時の校正要求に対しても迅速に対応することが可能です。

仕様

各種恒温槽と充放電電源の組合せ

小型~大型電池まで幅広いラインアップでお客様の電池に最適な充放電システムが選択できます。

タイプ3槽タイプ1槽タイプ1槽ワイドタイプ4エリアタイプ
内法(mm) W510
H400 × 3槽
D400
W640
H850
D544
W890
H850
D544
W1130
H980
D525
外法(mm) W950
H2022
D1300
W1250
H1875
D1560
W1750
H2030
D1690
W1590
H2410
D1954
標準 ADBT-5-1 5V、1A 72ch(24h/ 槽) 72ch
ADBT-5-10 5V、10A 72ch(24h/ 槽) 72ch
ADBT-5-50 5V、50A 24ch(8h/ 槽) 24ch
高速・大電流 ADBT-6-400 6V、400A 3ch(1h/ 槽) 乞うご照会 4ch 4ch
ADBT-6-600 6V、600A 3ch(1h/ 槽) 乞うご照会 乞うご照会 4ch
ADBT-6-100

ADBT-6-1600
6V、100A

6V、1600A
他の電源と恒温槽との組み合わせパターンはご相談ください

主な恒温槽、充放電電源の仕様

型式標準高速・大電流
ADBT-5-1ADBT-5-10ADBT-5-50ADBT-6-400
恒温槽 温度範囲 - 40°C~+ 100°C
温度分布幅 ± 1.5°C
出力電圧 設定範囲 0 ~ 5000mV(5V) 0 ~ 6000mV(6V)
出力精度 ± 0.1% of F.S ± 0.03% of F.S
出力電流 設定範囲 0〜1mA
0〜10mA
0〜100mA
0〜1A
0〜100mA
0〜1A
0〜10A
0〜500mA
0〜5A
0〜50A
0〜40A
0~400A
出力精度 ± 0.1% of F.S ± 0.03% of F.S
充放電切替 100msec 以内 5msec 以内
出力電力 設定範囲 0〜5W 0〜50W 0〜250W 0〜2000W
出力精度 ± 0.2% of F.S ± 0.08% of F.S
並列機能 2並列 16A 80A
4並列 32A 160A
計測点数 電流・電圧 電流1点/ch、電圧(試料端)1 点 /ch
温度 1点/ch 2点/ch 1点/ch
パルス機能 最小パルス幅 1sec 10sec
パルス数 5000パルス 60000パルス× 2

推奨オプションパッケージ

車載セル評価に必要な機能をパッケージ化

  1. EV用高容量電池、HEV用高出力電池に対応
    →6V600A×4ch
  2. 電池間温度差を最小化した温度試験
    個別空調機能付恒温槽(ADBC-Nextシリーズ)
  3. 実車走行パターンでの充放電模擬試験
    →最小10ms幅のパルス出力機能
  4. 電池の内部抵抗変化の自動計測
    →組込み型インピーダンス測定機能
  5. インバータの高周波リップルによる影響評価
    →低ノイズリップル重畳機能

小型セル評価に必要な機能をパッケージ化

  1. 低温、常温、高温の3温度水準での評価を1台で実現
    →3槽タイプ恒温槽
  2. 円筒型、角型、ラミネート型など各種セルの低レートから高レートの試験に対応
    →5V10A、5V50A電源の選択と並列機能
  3. 電池の内部抵抗変化の自動計測
    →組込み型インピーダンス測定機能
  4. 安全な試験環境
    →CO2消火器、放圧ベント、扉ねじ込みロック
