针刺、挤压、外部短路试验设备

ADST series

首页

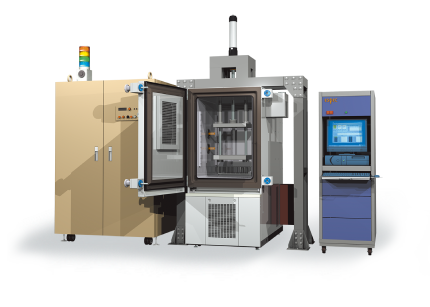

1台4用，电池单体用安全性试验设备的决定版
同时推出了各种电池组用的大型安全性试验设备

可将电池单体用的针刺、挤压、外部短路、过充电和强制放电等各种试验功能模块化，构建一个将1台安全性试验用恒温箱和必要功能组合起来的系统。

试验类别（电池单体用）

外部短路试验
过充电和强制放电试验
针刺试验
挤压试验

试验类别（电池模块和电池组用）

外部短路试验
过充电和强制放电试验
针刺试验
挤压试验

支持试验标准

UN ECE R100-02.PartⅡ
UN38.3
JISC8712
JISC8714
UL1642
电气用品安全法
UL2054
ISO12405-1
ISO12405-2
ISO12405-3
IEC62660-1
IEC62660-2
IEC62660-3
UL2580
SAE J2464
GB38031-2020

产品的特点

通过更换夹具来满足各种试验标准！

挤压试验属于各种试验标准的要求项目，涉及多个试验条件。

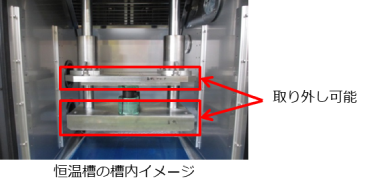

挤压夹具采用夹盘构造可进行更换，因此适用于各种试验。
在针刺试验中，针的形状、材质会影响试验结果，所以可用各种针进行试验。

箱内图像可拆卸

通过电阻调节功能满足各种试验标准

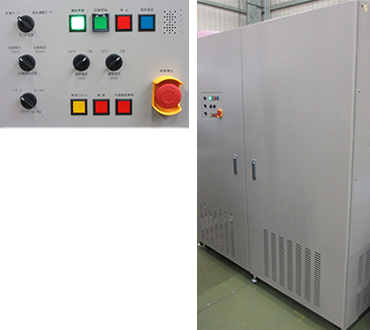

外部短路试验属于各种试验标准的要求项目，涉及多个试验条件。电阻调节功能可根据试验条件调节短路电阻。
此外，对于长年劣化导致的电路电阻变化，也可通过电阻微调功能实现具有再现性的试验环境。

支持电池组的针刺试验

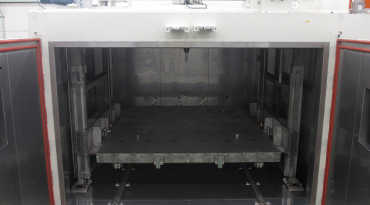

可实施大型电池组的针刺试验。
通过电动升降式的试样台，可在垂直方向进行针刺试验。

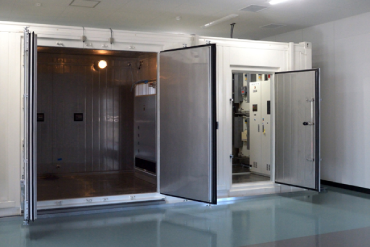

凭借与恒温箱组成的一体化构造，还可实施实际温度环境下的试验。
试样台尺寸：2000×2000mm
温度范围：-40℃～+80℃

同时支持电池组的挤压试验

还可实施大型电池组的挤压试验。
模拟车载电池组可能出现的加压方向的横型挤压试验设备。
还可通过更换夹具实施水平方向的针刺试验。
试验区域尺寸：2000×2000mm
重量承受能力：最大1000kN、连续100kN
速度：0.01～1.5mm/sec

同时支持电池组的外部短路试验

还可实施大型电池组的外部短路试验。
可进行各种车载电池组的标准试验以及实际温度环境下的试验。
适用电池电压：最大500V
短路电流：最大24kA
短路电阻：5mΩ以下
温度范围：-40℃～+80℃

规格示例

电池单体用针刺、挤压试验设备

分类	项目	规格值	备注
荷重	控制范围	0.5～20kN	箱内‒20～+60℃的保证值（平均控制重量承受能力）
	精度	±4％FS
	最小设定单位	0.001kN
速度	制御範囲	0.1～150mm/sec
	精度	±0.5mm/sec	除了加速和减速时之外，达到设定速度后的平均速度。对于行程设定值，速度设定值过大时，可能无法达到设定速度。
	最小设定单位	0.001mm/sec
行程（位置）	控制范围	20～200mm
	停止位置精度	±0.1mm	无负载时，在箱内温度25℃±10℃下的保证值
	最小设定单位	0.001mm

电池单体～模块用外部短路试验设备

项目	规格值	备注
适用电池电压	0 ～ 50V
适用短路负载	50V DC 2000A（5 秒）
短路电路电阻	30m Ω /80m Ω	・电阻值的选择可通过外部短路试验单元切换・附带的负载电缆的电缆端电阻值

电池组用外部短路试验设备

項目	规格值	備考・注記
适用电池电压额定通电电流	0 ～ 750V 500A 2小时
过载通电电流	16,000A/0.1秒 ↓ 12,500A/0.4秒 ↓ 2,500A/10秒 ↓ 800A/60秒
短路电路电阻	下記3 可切换以下3个水平的电阻值	・电阻值的选择可通过外部短路负载装置附带的短路杆切换・可通过“调节用电阻”调节电阻　（0 ～ 7mΩ/最小调节单位1mΩ）・电阻值为外部短路负载装置的电池连接用输出端子座两端的值

产品示例

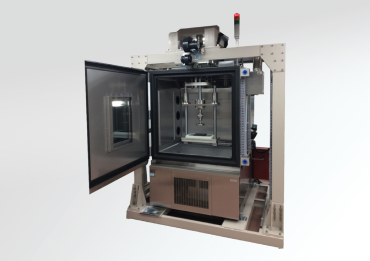

小型电池单体用针刺、挤压试验设备

挤压夹具为更换式，可满足各种试验标准，通过更换各种材质和直径的针实施针刺试验。
压力：0.5～20kN
速度：0.1～150mm/s
行程：20～200mm
恒温箱配备了当电池发生意外事件时用于释放箱内压力的泄压孔、CO2灭火器、带Web相机的用于观察箱内的观察窗等设备。
