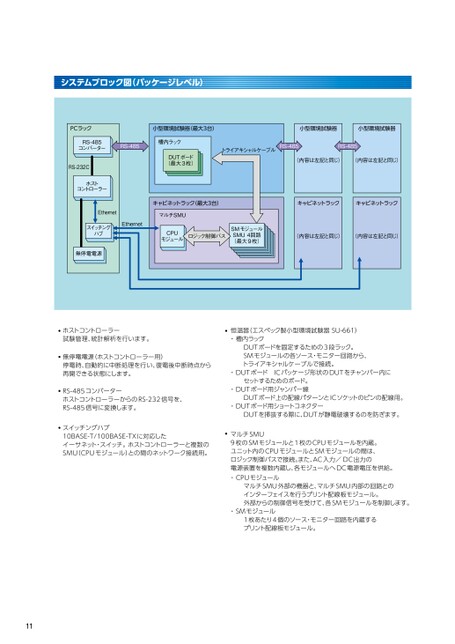

システムブロック図(パッケージレベル)PCラック小型環境試験器(最大3台)小型環境試験器小型環境試験器RS-485コンバーターRS-485槽内ラックRS-232CホストコントローラーEthernetスイッチングハブEthernet無停電電源DUTボード(最大3枚)トライアキシャルケーブルRS-485RS-485(内容は左記と同じ)(内容は左記と同じ)キャビネットラック(最大3台)マルチSMUCPUモジュールロジック制御バスSMモジュールSMU4回路(最大9枚)キャビネットラックキャビネットラック(内容は左記と同じ)(内容は左記と同じ)槽内ラックDUTボードを固定するための3段ラック。SMモジュールの各ソース・モニター回路から、トライアキシャルケーブルで接続。恒温器(エスペック製小型環境試験器SU-661)・・・・セットするためのボード。DUTボード用ジャンパー線DUTボード用ショートコネクターDUTボードICパッケージ形状のDUTをチャンバー内にDUTボード上の配線パターンとICソケットのピンの配線用。DUTを挿抜する際に、DUTが静電破壊するのを防ぎます。CPUモジュールマルチSMU9枚のSMモジュールと1枚のCPUモジュールを内蔵。ユニット内のCPUモジュールとSMモジュールの間は、ロジック制御バスで接続。また、AC入力/DC出力の電源装置を複数内蔵し、各モジュールへDC電源電圧を供給。・・マルチSMU外部の機器と、マルチSMU内部の回路とのインターフェイスを行うプリント配線板モジュール。外部からの制御信号を受けて、各SMモジュールを制御します。1枚あたり4個のソース・モニター回路を内蔵するプリント配線板モジュール。SMモジュールホストコントローラー試験管理、統計解析を行います。無停電電源(ホストコントローラー用)停電時、自動的に中断処理を行い、復電後中断時点から再開できる状態にします。RS-485コンバーターホストコントローラーからのRS-232信号を、RS-485信号に変換します。スイッチングハブ10BASE-T/100BASE-TXに対応したイーサネット・スイッチ。ホストコントローラーと複数のSMU(CPUモジュール)との間のネットワーク接続用。11
| <
|
> |
>>
