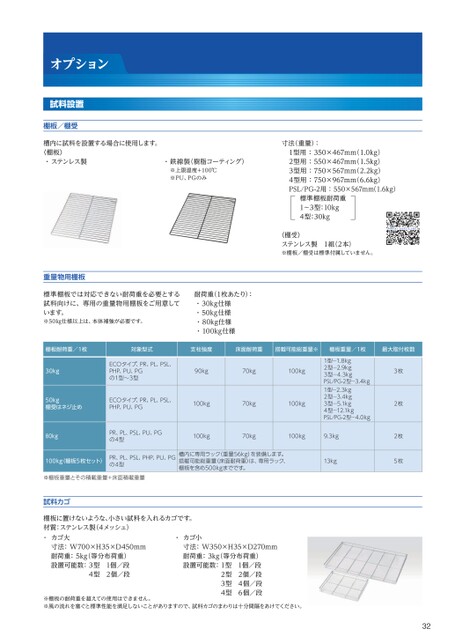

オプション試料設置棚板/棚受槽内に試料を設置する場合に使用します。〈棚板〉・ステンレス製・鉄線製(樹脂コーティング)※上限温度+100℃※PU、PGのみ寸法(重量):1型用:350×467mm(1.0kg)2型用:550×467mm(1.5kg)3型用:750×567mm(2.2kg)4型用:750×967mm(6.6kg)PSL/PG-2用:550×567mm(1.6kg)標準棚板耐荷重1〜3型:10kg4型:30kg〈棚受〉ステンレス製1組(2本)※棚板/棚受は標準付属していません。重量物用棚板標準棚板では対応できない耐荷重を必要とする試料向けに、専用の重量物用棚板をご用意しています。※50㎏仕様以上は、本体補強が必要です。耐荷重(1枚あたり):・・・・30kg仕様50kg仕様80kg仕様100kg仕様棚板耐荷重/1枚対象型式支柱強度床面耐荷重搭載可能総重量※棚板重量/1枚最大取付枚数30kgECOタイプ、PR、PL、PSL、PHP、PU、PGの1型〜3型90kg70kg100kg50kg棚受はネジ止めECOタイプ、PR、PL、PSL、PHP、PU、PG100kg70kg100kg1型─1.8kg2型─2.9kg3型─4.3kgPSL/PG-2型─3.4kg1型─2.3kg2型─3.4kg3型─5.1kg4型─12.1kgPSL/PG-2型─4.0kg80kgPR、PL、PSL、PU、PGの4型100kg70kg100kg9.3kg100kg(棚板5枚セット)PR、PL、PSL、PHP、PU、PGの4型※棚板重量とその積載重量+床面積載重量槽内に専用ラック(重量56kg)を装備します。搭載可能総重量(床面耐荷重)は、専用ラック、棚板を含め500kgまでです。13kg3枚2枚2枚5枚試料カゴ棚板に置けないような、小さい試料を入れるカゴです。材質:ステンレス製(4メッシュ)・カゴ大寸法:W700×H35×D450mm耐荷重:5kg(等分布荷重)設置可能数:3型1個/段4型2個/段・カゴ小寸法:W350×H35×D270mm耐荷重:3kg(等分布荷重)設置可能数:1型1個/段2型2個/段3型4個/段4型6個/段※棚板の耐荷重を超えての使用はできません。※風の流れを塞ぐと標準性能を満足しないことがありますので、試料カゴのまわりは十分間隔をあけてください。32
| <
|
> |
>>
