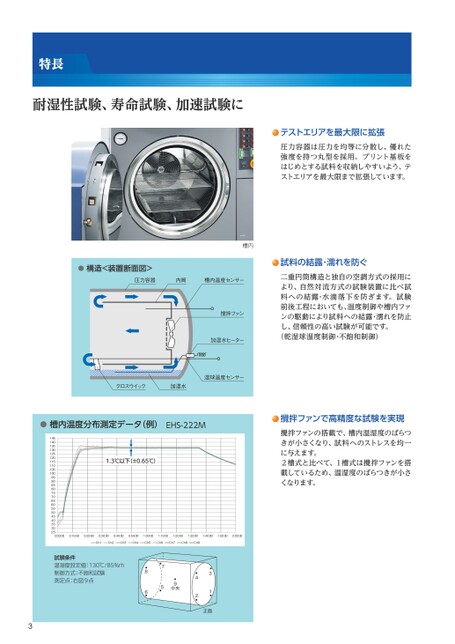

テストエリアを最大限に拡張圧力容器は圧力を均等に分散し、優れた強度を持つ丸型を採用。プリント基板をはじめとする試料を収納しやすいよう、テストエリアを最大限まで拡張しています。試料の結露・濡れを防ぐ二重円筒構造と独自の空調方式の採用により、自然対流方式の試験装置に比べ試料への結露・水滴落下を防ぎます。試験前後工程においても、温度制御や槽内ファンの駆動により試料への結露・濡れを防止し、信頼性の高い試験が可能です。(乾湿球温度制御・不飽和制御)攪拌ファンで高精度な試験を実現攪拌ファンの搭載で、槽内温湿度のばらつきが小さくなり、試料へのストレスを均一に与えます。2槽式と比べて、1槽式は攪拌ファンを搭載しているため、温湿度のばらつきが小さくなります。特長耐湿性試験、寿命試験、加速試験に●構造<装置断面図>圧力容器内筒槽内温度センサー槽内撹拌ファン加湿水ヒータークロスウイック加湿水湿球温度センサー●槽内温度分布測定データ(例)EHS-222M1451401351301251201151101051009590858075706560555045403530250:00:001.3℃以下(±0.65℃)0:10:000:20:000:30:000:0:000:50:001:00:001:10:001:20:001:30:001:40:001:0:002:00:00Ch1Ch2Ch3Ch4Ch5Ch6Ch7Ch8Ch9試験条件温湿度設定値:130℃/85%rh制御方式:不飽和試験測定点:右図9点8●構造<装置断面図>6759中央圧力容器3142内筒正面3槽内温度センサー撹拌ファン
| <
|
> |
>>
