LV124 PARTⅡワンストップソリューション

LV 124 PartⅡ 28項目から
必要な試験をすべて

エスペックが
一括でお引き受けします

車載用機器、部品のグローバルな調達において、標準として広く利用されている
国際規格ISO16750やドイツ自動車メーカーにより作成されたLV124規格。

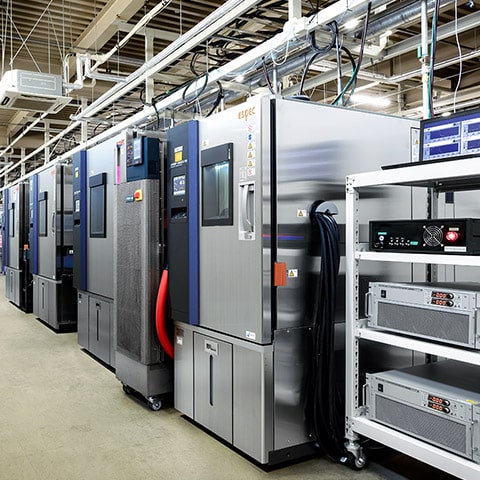

当社の試験所はこれらの規格に規定された評価試験に対応します。

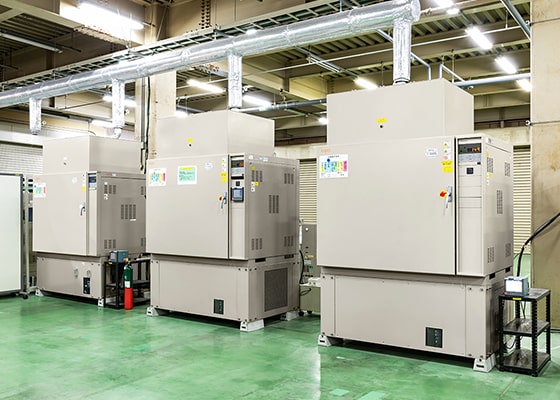

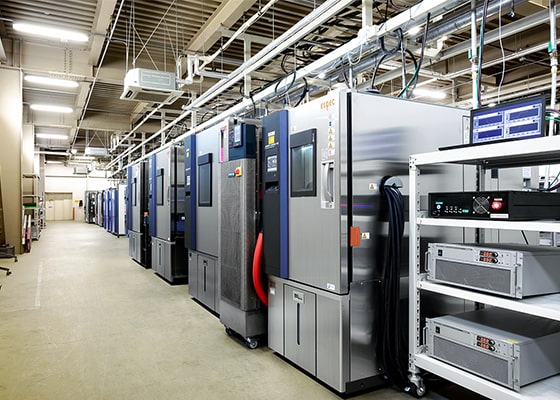

導入した主な試験装置(一部)

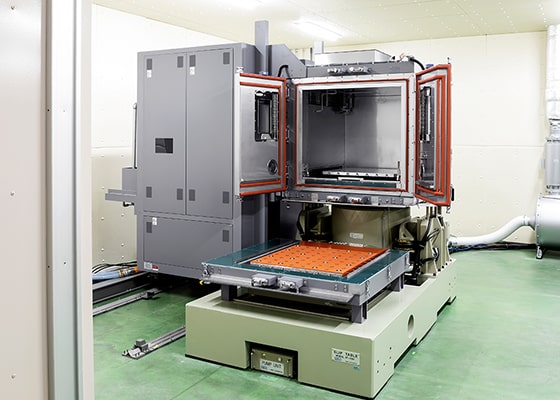

振動複合試験装置

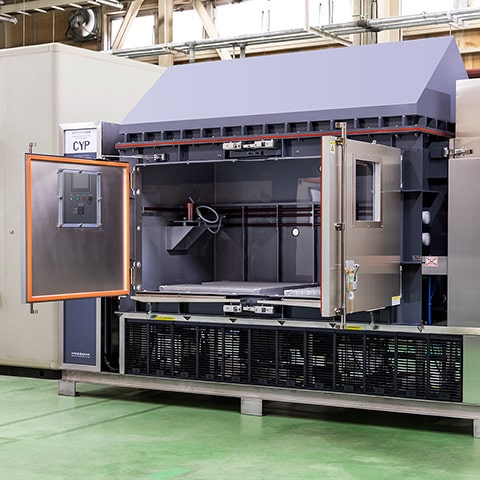

塩水複合サイクル試験装置

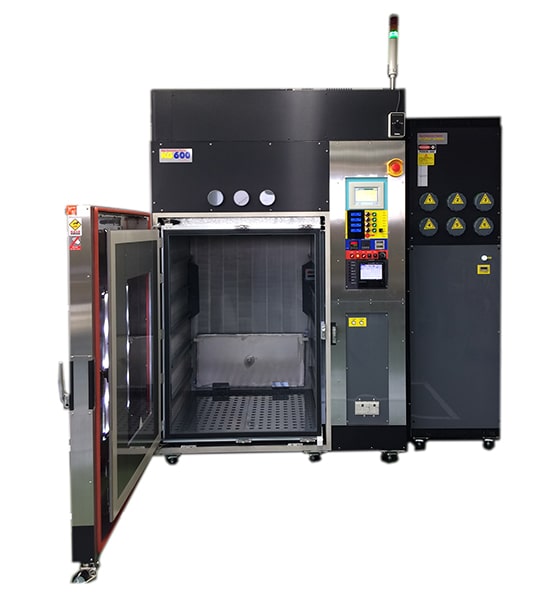

急速温度変化試験装置

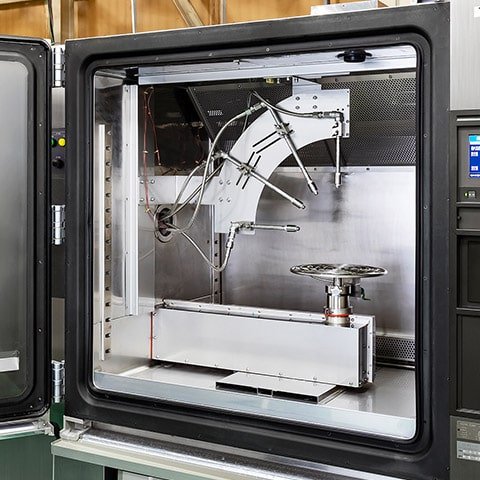

高圧洗浄試験装置(IPX9K対応)

機械的要件
耐候性要件
耐薬品性
寿命

機械的要件

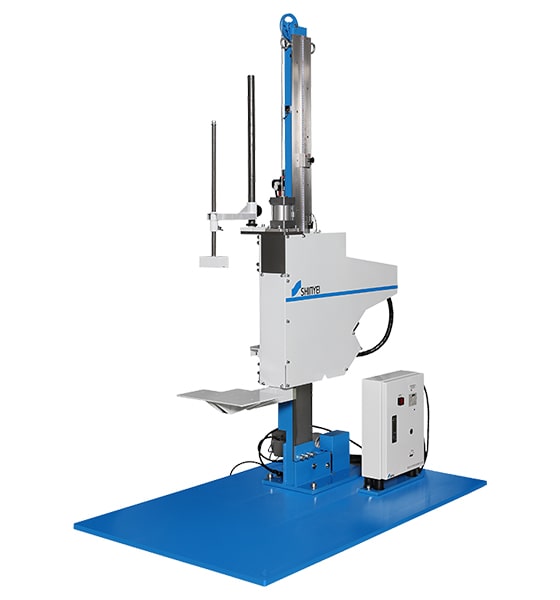

M-01落下試験Free fall

コンポーネントを取り付ける前のプロセスで起こりえる床への　落下をシミュレートする。

〈操作モード　Ⅰ.a〉

〈関連規格〉

ISO 16750-3
IEC 60068-2-31
ISO 2248-85

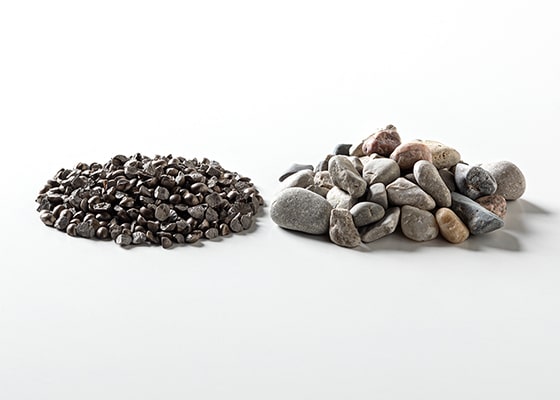

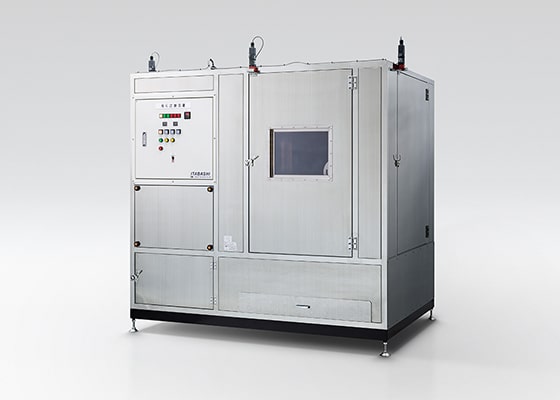

M-02飛石試験Stone impact test

小石が当たることによるコンポーネントへの機械的負荷をシミュレートする。
コンポーネントの変形やひび割れのような故障への耐性を確認する。

〈操作モード Ⅰ.b〉

〈関連規格〉

ISO 20567-1
SAE J 400

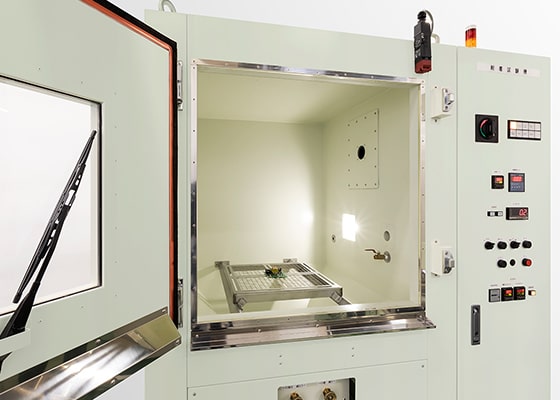

M-03塵埃試験Dust test

運転中のコンポーネントにかかる塵埃負荷をシミュレートする。
コンポーネントの電気的な故障と機械的な故障の耐性を確認する。

〈操作モード　Ⅱ.a+Ⅱ.c〉

〈関連規格〉

ISO 16750-4
ISO 20653(JIS D5020)
IEC 60529(JIS C 0920)
IEC 60068-2-68 La2

M-04振動試験Vibration test: 運転中のコンポーネントにかかる振動負荷をシミュレートする。

M-05機械的衝撃試験Mechanical shock test: カーブを曲がっているときや事故によってコンポ―ネントにかかる機械的負荷をシミュレートする。

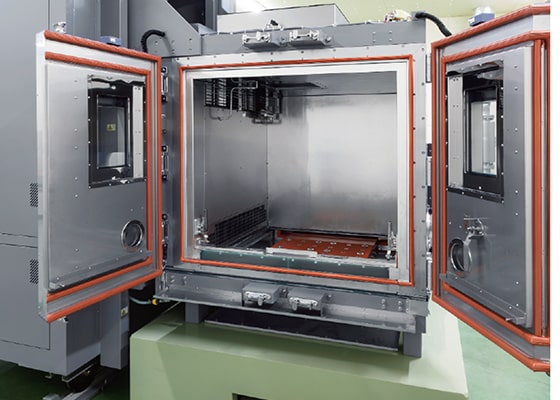

M-06衝撃耐久性試験Endurance shock test

ドア、フード(ボンネット)あるいはリフトゲート(はねあげ式　リアゲート)に装着されたコンポーネントの加速力をシミュレートし、開閉動作中の高加速を対象とする。

〈操作モード Ⅱ.a+Ⅱ.c、Ⅰ.a or Ⅱ.c、Ⅱ.c〉

〈関連規格〉

ISO 16750-3
IEC 60068-2-6(サイン波)
IEC 60068-2-64(広帯域ランダム)
IEC 60068-2-27(衝撃)
IEC 60068-2-29(バンプ)

ページトップへ

耐候性要件

K-01高温・低温保存試験High-Low-temperature storage: 保管および輸送中のコンポーネントにかかる熱負荷をシミュレートする。

K-02ステップ温度試験Incremental temperature test: 異なる周囲温度におけるコンポーネントの動作をシミュレートする。
コンポーネントの温度範囲の中で短い間隔で起きる温度変化による故障への耐性を確認する。

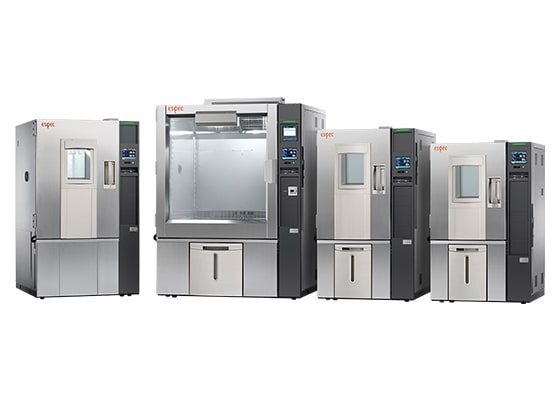

K-03低温試験Low-temperature operation

低温におけるコンポーネントにかかる負荷をシミュレートする。

〈操作モード Ⅰ.a、Ⅱ.a、Ⅱ.c〉

〈関連規格〉

ISO 16750-4 5.1.1
ISO 16750-4 5.1.2
ISO 16750-4 5.2
IEC 60068-2-1
IEC 60068-2-2

K-04熱負荷耐久試験Repainting temperature: コンポーネントの熱負荷による故障への耐性を確認する。

〈操作モード Ⅱ.a〉

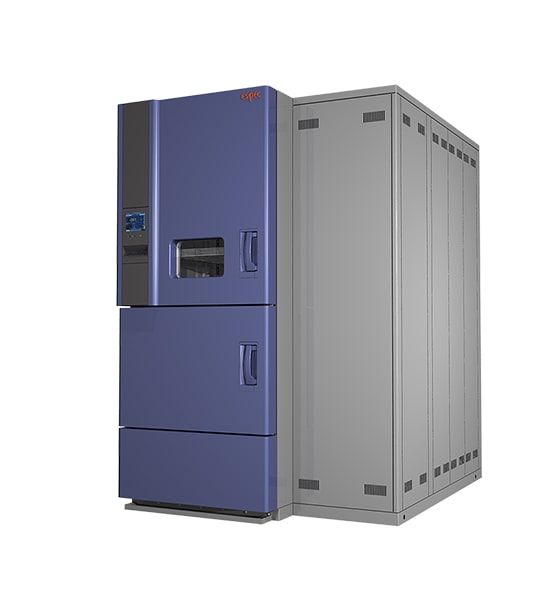

K-05熱衝撃試験(コンポーネント)Temperature shock(component)

運転中に車がさらされる急激な温度変化(熱衝撃)におけるコンポーネントへの熱負荷をシミュレートする。

〈操作モード Ⅰ,b〉

〈関連規格〉

ISO 16750-4 5.3.2
IEC 60068-2-14 Na、Nc

K-06塩水噴霧試験、外装Salt spray test with operation,,exterior: 世界の特定の地域で発生する塩を含む空気にさらされるコンポーネントにかかる負荷をシミュレート。
コンポーネントの塩分による故障への耐性を確認する。

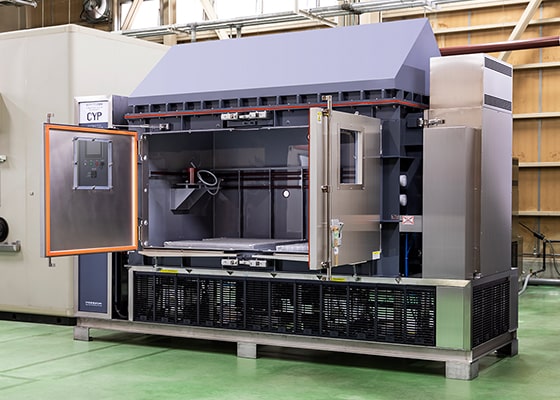

K-07塩水噴霧試験、内装Salt spray test with interior

世界の特定の地域で発生する塩を含む空気にさらされるコンポーネントにかかる負荷をシミュレート。
コンポーネントの塩分による故障への耐性を確認する。

〈操作モード Ⅱ.a＋Ⅱ.c〉

〈関連規格〉

ISO 16750-4 5.5.1
ISO 16750-4 5.5.2
IEC 60068-2-11
IEC 60068-2-52

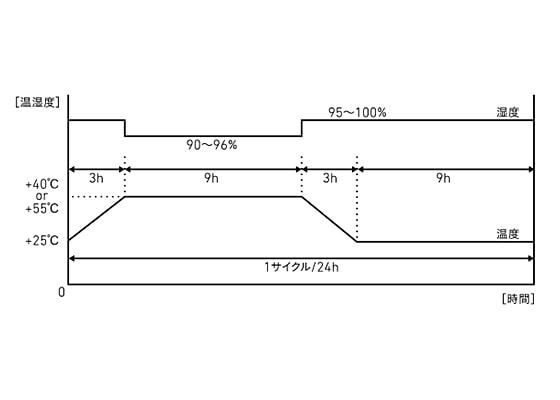

K-08温湿度サイクル試験［結露試験］Damp heat,cyclic

運転中に高湿で繰り返し温度変化にさらされるコンポーネントへの熱負荷をシミュレートする。

〈操作モード Ⅱ.a〉

〈関連規格〉

ISO 16750-4 5.6.1
ISO 16750-2 5.6.3
IEC 60068-2-30

K-09温湿度サイクル試験［呼吸作用試験］Damp heat, cyclic(with frost)

運転中に繰り返し高湿での温度変化にさらされるとコンポーネントの呼吸作用がおこる。その時の熱負荷(氷結を含む)をシミュレー卜する。

〈操作モード Ⅱ.a＋Ⅱ.c〉

〈関連規格〉

ISO 16750 5.6.2
IEC 60068-2-38

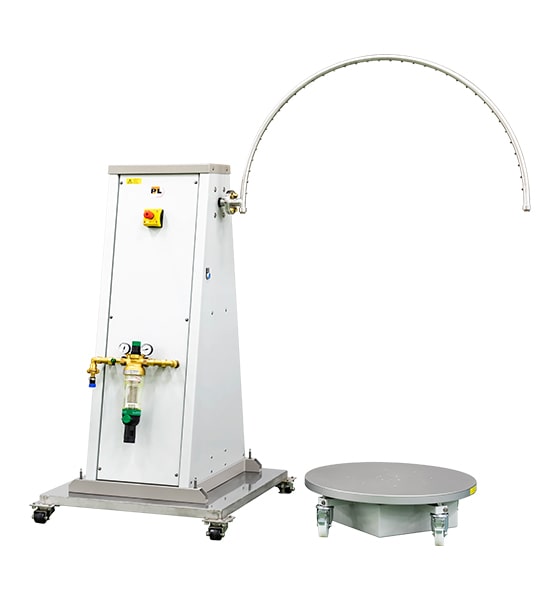

K-10耐水試験-IPX0からIPX6KWater protection-IPX0 to IPX6K

水にさらされた時のコンポーネントへの負荷をシミュレートする
結露、雨、散水にさらされたコンポーネントが機能することを確認する。

〈操作モード Ⅱ.a＋Ⅱ.c〉

〈関連規格〉

ISO 20653

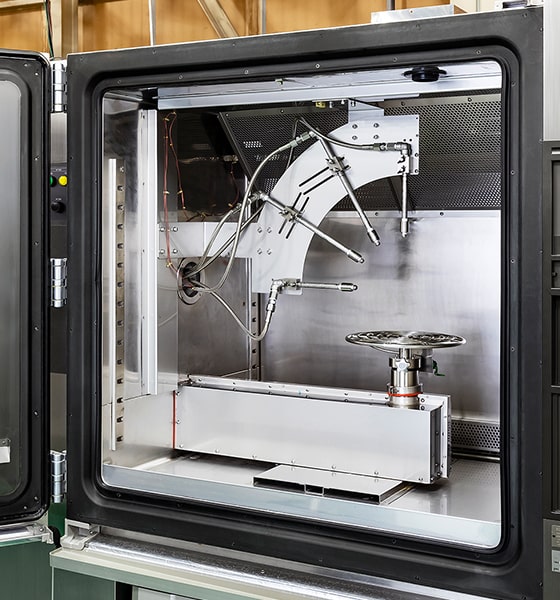

K-11高圧洗浄噴射試験［ IPX9K ］High-pressure cleaning

洗車時に水にさらされた時のコンポーネントへの負荷をシミュレートする。
洗車時、高圧洗浄にさらされたコンポーネントが機能することを確認する。

〈操作モード Ⅱ.a〉

〈関連規格〉

ISO 20653

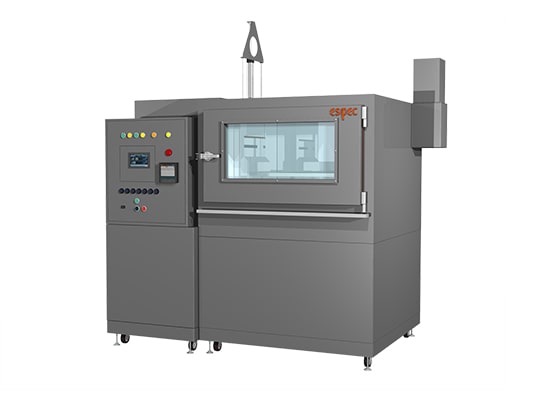

K-12スプラッシュウォーター試験Temperature shock with splash water

水たまりの上を走行してはねた水にさらされた時のコンポーネントにかかる負荷をシミュレートする。

〈操作モード Ⅱ.a＋Ⅱ.c〉

〈関連規格〉

ISO 16750-4 5.4.2

K-13浸水試験［IPX７］Temperature shock - immersion

浸水した時にコンポーネントにかかる負荷をシミュレートする。
発熱したコンポーネントが水に浸かり、急激に冷却された時に　作動することを確認する。

〈操作モード Ⅱ.a＋Ⅱ.c〉

〈関連規格〉

ISO 16750-4 5.4.3
ISO 20653

K-14湿度試験、定置運転Damp heat, constant

高温多湿にさらされたコンポーネン卜への負荷をシミュレートする。
コンポーネントの高温多湿による故障への耐性を確認する。

〈操作モード Ⅱ.a＋Ⅱ.c〉

〈関連規格〉

ISO 16750-4 5.7
IEC 60068-2-78

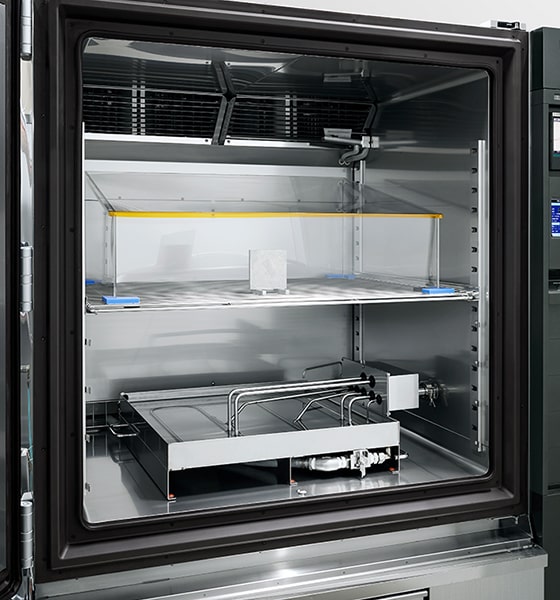

K-15a電子部品アッセンブリーの結露試験Condensation test with assemblies

車載電子部部品(組立品)に対する結露をシミュレートする。
結露に対する電子部品(組立品)の耐性を確認する。

〈操作モード Ⅱ.a〉

〈関連規格〉

PV 1200
PV 2005

K-15b防水ハウジング付コンポーネントの耐候試験Climate test for comoponents with waterlight housings: 耐用期間中、高温多湿にさらされたコンポーネントへの負荷をシミュレートする。防水ハウジング(ケースで覆われた部品)の防水効果を考慮に入れる。

〈操作モード Ⅱ.a〉

K-16熱衝撃試験(ハウジング無し)Temperature shock(without housing)

電子部品(組立品)の機械的接合部(例:はんだ付け)で弱い箇所を見つける。実使用環境のシミュレートではない。

〈操作モード Ⅰ.a〉

〈関連規格〉
