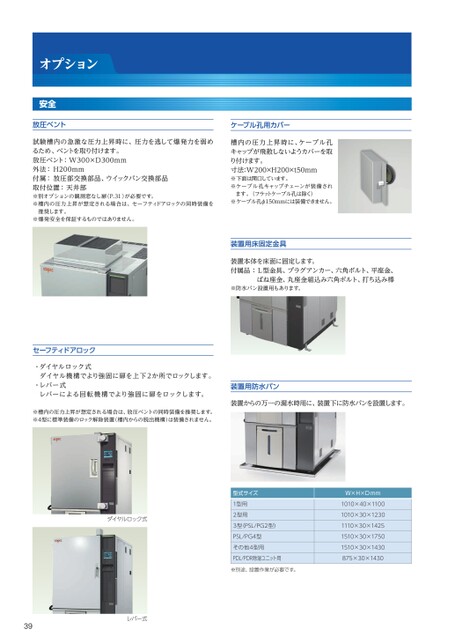

オプション安全放圧ベント試験槽内の急激な圧力上昇時に、圧力を逃して爆発力を弱めるため、ベントを取り付けます。放圧ベント:W300×D300mm外法:H200mm付属:放圧部交換部品、ウイックパン交換部品取付位置:天井部※別オプションの観測窓なし扉(P.31)が必要です。※槽内の圧力上昇が想定される場合は、セーフティドアロックの同時装備を推奨します。※爆発安全を保証するものではありません。ケーブル孔用カバー槽内の圧力上昇時に、ケーブル孔キャップが飛散しないようカバーを取り付けます。寸法:W200×H200×t50mm※下面は開口しています。※ケーブル孔キャップチェーンが装備されます。(フラットケーブル孔は除く)※ケーブル孔φ150mmには装備できません。装置用床固定金具装置本体を床面に固定します。付属品:L型金具、プラグアンカー、六角ボルト、平座金、ばね座金、丸座金組込み六角ボルト、打ち込み棒※防水パン設置用もあります。セーフティドアロック・ダイヤルロック式ダイヤル機構でより強固に扉を上下2か所でロックします。・レバー式レバーによる回転機構でより強固に扉をロックします。※槽内の圧力上昇が想定される場合は、放圧ベントの同時装備を推奨します。※4型に標準装備のロック解除装置(槽内からの脱出機構)は装備されません。装置用防水パン装置からの万一の漏水時用に、装置下に防水パンを設置します。ダイヤルロック式型式サイズ1型用2型用3型(PSL/PG2型)PSL/PG4型その他4型用PDL/PDR除湿ユニット用※別途、設置作業が必要です。W×H×Dmm1010×40×11001010×30×12301110×30×14251510×30×17501510×30×1430875×30×143039レバー式
| <
|
> |
>>
