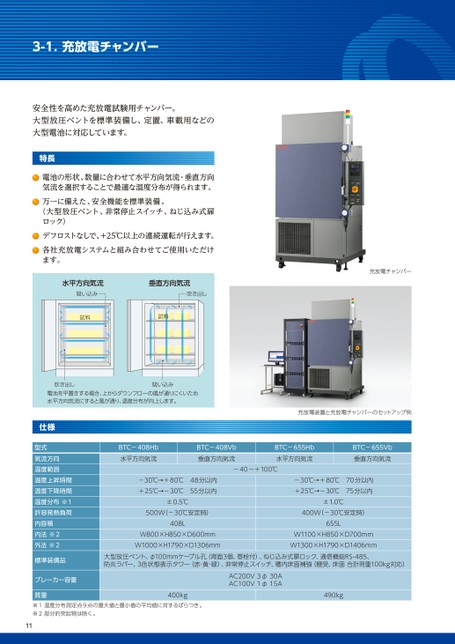

3-1.充放電チャンバー安全性を高めた充放電試験用チャンバー。大型放圧ベントを標準装備し、定置、車載用などの大型電池に対応しています。特長電池の形状、数量に合わせて水平方向気流・垂直方向気流を選択することで最適な温度分布が得られます。万一に備えた、安全機能を標準装備。(大型放圧ベント、非常停止スイッチ、ねじ込み式扉ロック)デフロストなしで、+25℃以上の連続運転が行えます。各社充放電システムと組み合わせてご使用いただけます。水平方向気流吸い込み垂直方向気流吹き出し試料試料充放電チャンバー吹き出し吸い込み電池を平置きする場合、上からダウンフローの風が通りにくいため水平方向気流にすると風が通り、温度分布が向上します。充放電装置と充放電チャンバーのセットアップ例仕様型式気流方向温度範囲温度上昇時間温度下降時間温度分布※1許容発熱負荷内容積内法※2外法※2標準装備品ブレーカー容量BTC-408Hb水平方向気流BTC-408Vb垂直方向気流BTC-655Hb水平方向気流BTC-655Vb垂直方向気流-40～+100℃-30℃→+80℃48分以内+25℃→-30℃55分以内±0.5℃500W(-30℃安定時)408LW800×H850×D600mmW1000×H1790×D1306mm-30℃→+80℃70分以内+25℃→-30℃75分以内±1.0℃400W(-30℃安定時)655LW1100×H850×D700mmW1300×H1790×D1406mm大型放圧ベント、φ100mmケーブル孔(背面3個、巻栓付)、ねじ込み式扉ロック、通信機能RS-485、防炎ラバー、3色状態表示タワー(赤・黄・緑)、非常停止スイッチ、槽内床面補強(棚受、床面合計荷重100kg対応)AC200V3φ30AAC100V1φ15A質量※1温度分布測定点9点の最大値と最小値の平均値に対するばらつき。※2部分的突起物は除く。400kg490kg11
| <
|
> |
>>
